合肥配电设计_变配电所的设计要点！全面、细致
发布时间：2023年05月09日 来源：天科电力 浏览次数：变配电所是什么意思，有什么作用？想必大家都非常清楚了。我们都知道变配电所是供配电系统的核心，在供配电系统中占有特殊的重要地位。作为各类工厂和民用建筑电能供应的中心，变电所担负着从电力系统受电，经过变压，然后配电的任务；配电所担负着从电力系统受电，然后直接配电的任务。是电网的重要组成部分和电能传输的重要环节，对保证电网安全、经济运行具有举足轻重的作用。那么变配电所的设计要点都有哪些呢？下面合肥电力设计公司小编详细地给大家介绍一下，看完文章希望能给广大电气人员一些参考。
◆ 变配电所的作用 ◆
▼
变配电所是供配电系统的核心，在供配电系统中占有特殊的重要地位。作为各类工厂和民用建筑电能供应的中心，变电所担负着从电力系统受电，经过变压，然后配电的任务;配电所担负着从电力系统受电，然后直接配电的任务。
◆ 变配电所的组成及类型 ◆
▼
1、变配电所的组成

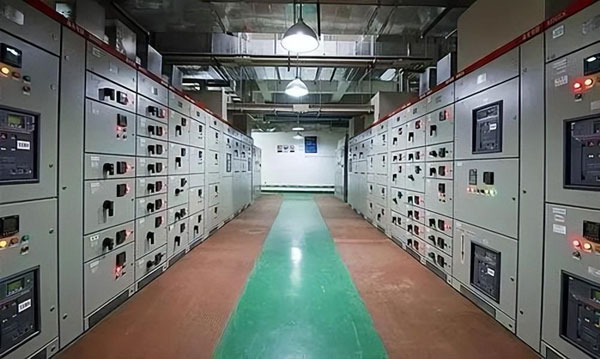

变配电所主要由高压配电室、低压配电室、变压器室、电容器室、值班室等组成的。

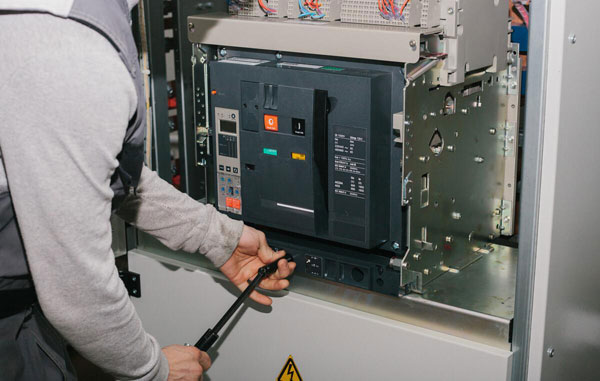

变配电所布置的主要设备有: 6 (10) kV成套配电装置，配电变压器，低压配电装 置，6 (10) kV电容补偿装置，低电容补偿装置，直流电源设备，EPS或UPS电源装置，电动机软启动设备，电动机变频驱动设备，低压电动机群自动再启动装置，同步电动机的励磁装置，微机监控系统子站设备等。
大型装置(或联合装置)变配电所或区域性变电所可能还包括35kV配电装置和 35/6.3 (10.5) kV变压器。
2、变电所类型
根据变电所在系统中所处的地位分为枢纽变电所、中间变电所、终端变电所。根据变电所所在电力网的位置分为区域变电所、地方变电所。变电所还可分为户内式、户外式和组合式等3三种基本类型。常见变电所有独立式、附设式、露天式、户内式、地下式、杆上式或高台式变电所。(1)总降压变电所
总降压变电所通常是将35~110kV的电源 电压降至6~ 10kV电压，再送至附近的车 间变电所或某些6~ 10kV的高压用电设备。用户是否要设置总降压变电所，是由地区供电电源的电压等级和用户负荷的大小及分布情况而定的。一般来讲，大型用户和某些电源进线电压为35kV及以上的中型用户，设总降压变电所，中小型用户不设总降压变电所。
（2）车间变电所
车间变电所按其变压器的安装位置不同，分为以下两类:
1）车间附设变电所。附设变电所的一-面墙或几面墙与车间的墙共用，变压器的大门门朝车间外开，按变压器室位于车间的墙内或墙外，进一步又分为内附式和外附式。内附式变电所要占用一定的车间面积，但其在车间内部，故对车间外观没有影响。外附式变电所在车间外部，不占用车间面积，便于车间设备的布局，而且安全性也比内附式变电所要高一些。
2）车间内变电所。变压器室位于车间内单独房间内。车间内变电所占用了车间内的面积，但它处于负荷中心，因而可以减少线路上的电能损耗和有色金属消耗量。 由于设在车间内其安全性要差一些， 故适用于负荷较大的多跨厂房内，在大型冶金企业中较多见。

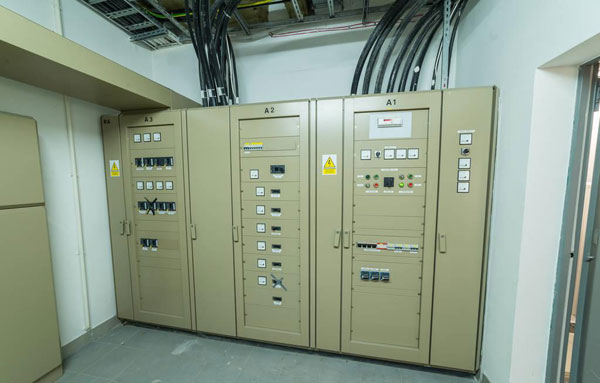

变配电所主要由高压配电室、低压配电室、变压器室、电容器室、值班室等组成的。

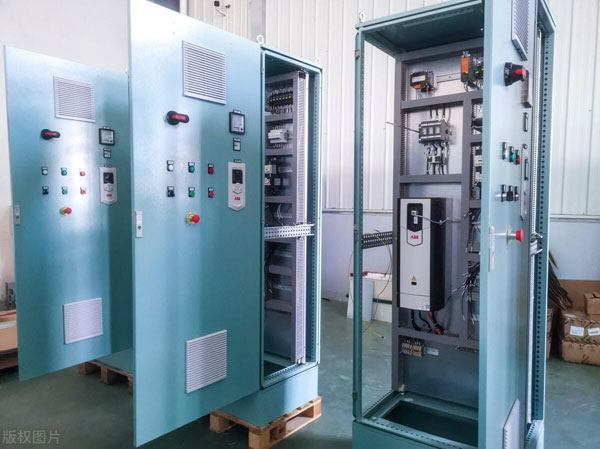

变配电所布置的主要设备有: 6 (10) kV成套配电装置，配电变压器，低压配电装 置，6 (10) kV电容补偿装置，低电容补偿装置，直流电源设备，EPS或UPS电源装置，电动机软启动设备，电动机变频驱动设备，低压电动机群自动再启动装置，同步电动机的励磁装置，微机监控系统子站设备等。
大型装置(或联合装置)变配电所或区域性变电所可能还包括35kV配电装置和 35/6.3 (10.5) kV变压器。
2、变电所类型
根据变电所在系统中所处的地位分为枢纽变电所、中间变电所、终端变电所。根据变电所所在电力网的位置分为区域变电所、地方变电所。变电所还可分为户内式、户外式和组合式等3三种基本类型。常见变电所有独立式、附设式、露天式、户内式、地下式、杆上式或高台式变电所。(1)总降压变电所
总降压变电所通常是将35~110kV的电源 电压降至6~ 10kV电压，再送至附近的车 间变电所或某些6~ 10kV的高压用电设备。用户是否要设置总降压变电所，是由地区供电电源的电压等级和用户负荷的大小及分布情况而定的。一般来讲，大型用户和某些电源进线电压为35kV及以上的中型用户，设总降压变电所，中小型用户不设总降压变电所。
（2）车间变电所
车间变电所按其变压器的安装位置不同，分为以下两类:
1）车间附设变电所。附设变电所的一-面墙或几面墙与车间的墙共用，变压器的大门门朝车间外开，按变压器室位于车间的墙内或墙外，进一步又分为内附式和外附式。内附式变电所要占用一定的车间面积，但其在车间内部，故对车间外观没有影响。外附式变电所在车间外部，不占用车间面积，便于车间设备的布局，而且安全性也比内附式变电所要高一些。
2）车间内变电所。变压器室位于车间内单独房间内。车间内变电所占用了车间内的面积，但它处于负荷中心，因而可以减少线路上的电能损耗和有色金属消耗量。 由于设在车间内其安全性要差一些， 故适用于负荷较大的多跨厂房内，在大型冶金企业中较多见。
（3）露天变电所
变压器安装在车间外面抬高的地面上，变压器上方没有任何遮蔽物的称为露天式变电所;变压器.上方设有顶板或挑檐的，则称为半露天变电所。该类型比较简单经济，通风散热好，但安全可靠性较差。因此只要周围环境条件允许，无腐蚀性、爆炸性气体和粉尘，不靠近易燃易爆的厂房就可以采用，这种形式的变电所在小型用户中较为常见。
（4）独立变电所
独立变电所是相对车间附设变电所而言的，是指整个变电所设在与车间有一定距离的单独建筑物内。独立变电所建筑费用较高。设置独立变电所主要是因为相邻几个车间负荷大，将变电所建到某一车间不适宜;
或者由于车间环境的限制，如制药车间、化工车间之间由于管道较多或有腐蚀性气体、易燃易爆气体等环境，必须建立独立变电所;或者中小型企业负荷不太大，建立一个全厂独立变电所，向全厂各车间供电。
（5）杆.上变电所
变压器装在室外的电杆.上，称为杆.上变电所。杆上变电所最为简单经济，-般用于 容量在31 5kVA及以下的变压器，多用于生活区供电。
（6）地”下变电所
整个变电所设置在地下，通风散热条件较差，湿度较大，但相对安全，且不影响美观。有些高层建筑、地下工程和矿井采用这种类型的变电所。
（7）楼上变电所
整个变电所设置在楼上，适用于高层，要求结构尽可能轻型、安全。其变压器通常采用干式变压器，不少采用成套变电所。
（8）移动式变电所
整个变电所装设在可移动的车.上，适用于坑道作业及临时施工现场的供电。
（9）成套变电所
成套变电所一般也称为箱式变电所，是由电器制造厂按一定接线方案成套制造、现场装配的变电所，安装或迁移比较方便。车间变电所、独立变电所、地下变电所和楼_上变电所，均属室内型(户内式)变电 所。露天(半露天)变电所、杆. 上变电所，则属室外型(户外式)变电所。移动式变电所和成套变电所，则有室内和室外两种类型。
变压器安装在车间外面抬高的地面上，变压器上方没有任何遮蔽物的称为露天式变电所;变压器.上方设有顶板或挑檐的，则称为半露天变电所。该类型比较简单经济，通风散热好，但安全可靠性较差。因此只要周围环境条件允许，无腐蚀性、爆炸性气体和粉尘，不靠近易燃易爆的厂房就可以采用，这种形式的变电所在小型用户中较为常见。
（4）独立变电所
独立变电所是相对车间附设变电所而言的，是指整个变电所设在与车间有一定距离的单独建筑物内。独立变电所建筑费用较高。设置独立变电所主要是因为相邻几个车间负荷大，将变电所建到某一车间不适宜;
或者由于车间环境的限制，如制药车间、化工车间之间由于管道较多或有腐蚀性气体、易燃易爆气体等环境，必须建立独立变电所;或者中小型企业负荷不太大，建立一个全厂独立变电所，向全厂各车间供电。
（5）杆.上变电所
变压器装在室外的电杆.上，称为杆.上变电所。杆上变电所最为简单经济，-般用于 容量在31 5kVA及以下的变压器，多用于生活区供电。
（6）地”下变电所
整个变电所设置在地下，通风散热条件较差，湿度较大，但相对安全，且不影响美观。有些高层建筑、地下工程和矿井采用这种类型的变电所。
（7）楼上变电所
整个变电所设置在楼上，适用于高层，要求结构尽可能轻型、安全。其变压器通常采用干式变压器，不少采用成套变电所。
（8）移动式变电所
整个变电所装设在可移动的车.上，适用于坑道作业及临时施工现场的供电。
（9）成套变电所
成套变电所一般也称为箱式变电所，是由电器制造厂按一定接线方案成套制造、现场装配的变电所，安装或迁移比较方便。车间变电所、独立变电所、地下变电所和楼_上变电所，均属室内型(户内式)变电 所。露天(半露天)变电所、杆. 上变电所，则属室外型(户外式)变电所。移动式变电所和成套变电所，则有室内和室外两种类型。
◆ 变配电所选址原则及设置要求◆
▼
1、 变配电所选址原则
根据10kV及以下变电所设计规范的规定，变配电所所址的选择应综合考虑以下因素:
1）尽量接近或深入负荷中心，以降低线路的电能损耗和有色金属的消耗量，提高电能质量。
2）进出线方便，尽量靠近电源侧，避免高压线路跨越其他设备和建筑物。
3）设备运输方便，特别是大型设备，如电力变压器、高低压开关柜的运输要方便。
4）不应设在有剧烈振动或高温的场所，不应设在多尘或有腐蚀性气体的场所，不应设在正常积水场所的正下方，且不宜和浴室、厕所或其他经常积水场所相邻，不应设在有爆炸危险环境的正上方或正下方。
5）高层建筑的变配电所，宜设置在地下层或首层。设在地下层时，宜选择在通风、散热条件较好的场所。
6）10kV配电所可与临近的10/0.38kV变电所合建为10/0.38kV变配电所。
7）在无特殊防火要求的多层建筑中，装有可燃性油的电气设备的变配电所，可设置在底层靠外墙部位，但不应设在人员密集场所的上方、下方、贴邻或疏散出口的两旁。
8）不应妨碍工厂或车间的发展，并应适当考虑今后扩建的可能。
根据10kV及以下变电所设计规范的规定，变配电所所址的选择应综合考虑以下因素:
1）尽量接近或深入负荷中心，以降低线路的电能损耗和有色金属的消耗量，提高电能质量。
2）进出线方便，尽量靠近电源侧，避免高压线路跨越其他设备和建筑物。
3）设备运输方便，特别是大型设备，如电力变压器、高低压开关柜的运输要方便。
4）不应设在有剧烈振动或高温的场所，不应设在多尘或有腐蚀性气体的场所，不应设在正常积水场所的正下方，且不宜和浴室、厕所或其他经常积水场所相邻，不应设在有爆炸危险环境的正上方或正下方。
5）高层建筑的变配电所，宜设置在地下层或首层。设在地下层时，宜选择在通风、散热条件较好的场所。
6）10kV配电所可与临近的10/0.38kV变电所合建为10/0.38kV变配电所。
7）在无特殊防火要求的多层建筑中，装有可燃性油的电气设备的变配电所，可设置在底层靠外墙部位，但不应设在人员密集场所的上方、下方、贴邻或疏散出口的两旁。
8）不应妨碍工厂或车间的发展，并应适当考虑今后扩建的可能。
2、变配电所的设置要求
1）便于运行维护与检修。有人值班的变配电所，应设单独的值班室，值班室应尽量靠近高低压配电室，且有门直通。昼夜值班的变配电所，宜设休息室，并有厕所和给水排水设施。
变压器、高低压开关柜等电气装置要留有足够的安全净距离和操作维护通道。
2）便于进出线。如果是高压架空进线，则高压配电室宜位于进线侧。变压器低压出线电流较大，一般采用矩形裸母线，因此变压器的安装位置宜靠近低压配电室。低压配电宜位于出线侧。
3）保证运行安全。高低压配电室和电容器的门J应朝值班室开，或朝外开。变电所采用双层布置时，变压器应设在底层。高压电容器组较多时应装设在单独的房间内。
所有带电部分离墙和离地的尺寸以及各室维护操作通道的宽度等，均应符合有关规程的要求，以确保运行安全。变配电所应设置防止雨、雪和蛇鼠类小动物从采光窗(通风窗、门、电缆沟等)进入室内的设施。另外，变配电所还应考虑防火、通风等要求。
4）节约土地与建筑费用。当干式变压器具有不低于IP2X的防护外壳时，就可和高低压配电装置设置在同一房间内，而三相油浸式变压器油量超过100kg时应装设在单独的变压器室内。
现代高压开关柜和低压配电屏均为封闭外壳，防护等级不低于IP3X级，两者可以靠近布置。高压开关柜不多于6台时，可与低压配电屏设置在同一-房间内，但高压柜与低压屏的间距不得小于2m。周围环境正常的变电所，可采用露天或半露天式，即变压器安装在户外。高压配电所应尽量与邻近的车间变电所合建。
5）适应发展要求。高低压配电室内均应留有适当数量开关柜(屏)的备用位置。变压器室应考虑到扩建时有更换大一-级容量变压器的可能。
◆ 变配电所的建筑要求及设计要求 ◆
▼
1、变配电所的建筑要求
建造变压器室时应考虑以下因素:
1）变压器的外廊与变压器室墙壁和]的净距离分别不小于0.6和0.8米;变压器室的大门]尽可能避免朝西，以防日晒，使室内温度增高。
2）变压器室内地面应高室外地面0.6米，下面要做集中沟和挡油墙，以防热油扩散。变配电所的屋面要根据当地气候条件设置保温层或隔热层。屋面应有不小于5%的坡度和可靠的防水排水措施。
3）当配电装置的长度大于7米时，这种配电室就要设两个出口。出口]应布置在配电装置的两端，当配电室在二楼时，其中的一个出口可通向室外楼梯的平台。窗户宜设置不能开启的采光窗，窗户下沿距室外地面的高度应不小于1.8米。
2、民用建筑变配电所设计要求
1）配变电所位置的选择，应符合下列要求:①宜接近用电负荷中心;②应方便进出线;③应方便设备吊装运输;④不应设在厕所、浴室或其他经常积水场所的正下方，且不宜与上述场所相贴邻;装有可燃油电气设备的变配电室，不应设在人员密集场所的正.上方、正下方、贴邻和疏散出口的两旁;⑤当配变电所的正.上方、正下方为住宅、客房、办公室等场所时，配变电所应作屏蔽处理。
2）安装可燃油油浸电力变压器总容量不超过1260kVA、单台容量不超过630kVA的变配电室可布置在建筑主体内首层或地下一层靠外墙部位，并应设直接对外的安全出口，变压器室的门J应为甲级防火门;外墙开口部位上方，应设置宽度不小于1m不燃烧体的防火挑檐。
3）可燃油油浸电力变压器室的耐火等级应为一级，高压配电室的耐火等级不应低于二级，低压配电室的耐火等级不应低于三级，屋顶承重构件的耐火等级不应低于二级。
4）不带可燃油的高、低压配电装置和非油浸的电力变压器，可设置在同一房间内。
5）高压配电室宜设不能开启的距室外地坪不低于1.80m的自然采光窗，低压配电室可设能开启的不临街的自然采光窗、
6）长度大于7m的配电室应在配电室的两端各设一个出口，长度大于60m时，应增加一个出口。
7）变压器室、配电室的进出口门J应向外开启。
8）变压器室、配电室等应设置防雨雪和小动物从采光窗、通风窗、门、电缆沟等进入室内的设施。
9）变配电室的电缆夹层、电缆沟和电缆室应采取防水、排水措施。
10）变配电室不应有与其无关的管道和线路通过。
11）变配电室、控制室、楼层配电室宜做等电位联结。
12）变配电室重地应设与外界联络的通信接口、宜设出入口控制。
◆ 变配电所防火门的级别要求 ◆
▼
1）设在高层建筑内的配变电所，应采用耐火极限不低于2h的隔墙、耐火极限不低于1.50h的楼板和甲级防火门与其他部位隔开。
2）可燃油油浸变压器室通向配电室或变压器室之间的门]应为甲级防火门。3)配变电所内部相通的门]，宜为丙级的防火门。
4）配变电所直接通向室外的门，应为丙级防火门]。
◆ 应急电源的设计要求 ◆
▼
1）柴油发电机房宜设有发电机间、控制及配电室、储油间、备件则藏间等;设计时可根据具体情况对.上述房间进行合并或增减。
2）发电机间应有两个出入口，其中一个出口的大小应满足运输机组的需要，否则应预留吊装孔。
3）发电机间与控制室或配电室之间的 门和观察窗应采取防火措施，i ]开向发电机间。
4）柴油发电机组宜靠近一级负荷或变配电至设置。
5）柴油发电机房可布置在高层建筑裙房的首层或地下一层，并应符合下列要求:
①柴油发电机房应采用耐火极限不低于2h或3h的隔墙和1.50h的楼板、甲级防火门与其他部位隔开;
②柴油发电机房内应设置储油间，其总储存量不应超过8h的需要量，储油间应采用防火墙与发电机间隔开;当必须在防火墙_上开门时，应设置能自行关闭的甲级防火门;
③应设置火灾自动报警系统和自动灭火系统;
④柴油发电机房设置在地下一层时，至少应有一-侧靠外墙，热风和排烟管道应伸出室外。
6）柴油发电机房进风[宜设在正对发电机端或发电机端两侧。
7）柴油发电机房应采取机组消声及机房隔声综合治理措施。
2）发电机间应有两个出入口，其中一个出口的大小应满足运输机组的需要，否则应预留吊装孔。
3）发电机间与控制室或配电室之间的 门和观察窗应采取防火措施，i ]开向发电机间。
4）柴油发电机组宜靠近一级负荷或变配电至设置。
5）柴油发电机房可布置在高层建筑裙房的首层或地下一层，并应符合下列要求:
①柴油发电机房应采用耐火极限不低于2h或3h的隔墙和1.50h的楼板、甲级防火门与其他部位隔开;
②柴油发电机房内应设置储油间，其总储存量不应超过8h的需要量，储油间应采用防火墙与发电机间隔开;当必须在防火墙_上开门时，应设置能自行关闭的甲级防火门;
③应设置火灾自动报警系统和自动灭火系统;
④柴油发电机房设置在地下一层时，至少应有一-侧靠外墙，热风和排烟管道应伸出室外。
6）柴油发电机房进风[宜设在正对发电机端或发电机端两侧。
7）柴油发电机房应采取机组消声及机房隔声综合治理措施。
