提起住宅项目的消防水泵配电系统设计,估计大部分电气设计人员都非常清楚如何去设计,但是对于一个刚刚入门不久或工作一两年的电气设计人员,就可能一脸懵逼了。民用建筑中的水泵房,使建筑物生活用水水泵和消防用水水泵的所在地,随着经济技术的发展,和建筑水平的提高,建筑朝超大型,超高型,多功能的方向发展,对于生活水泵及消防水泵的要求在不断的提高,水泵功率增加,负荷增大,随之对水泵房内的配电设计的要求也在相应的提高,特别是到电线,电缆的敷设和选择,满足消防的要求,杜绝发生漏电,短路,雷击等引起的火灾事故。那么住宅项目的消防水泵配电系统应该如何设计的呢?下面合肥配电设计公司小编用案例给大家分析一下,希望能给广大电气设计人员一些参考和借鉴。
01、防水泵的起动要求
根据《通用用电设备配电设计规范》GB50055-2011第2.2.2条要求,“配电母线上接有照明或其他对电源波动较敏感的负荷,电动机频繁起动时,不宜低于额定电压的90%;
电动机不频繁启动时,不宜低于额定电压的85%”;消防水泵属于不频繁起动类型,其起动时,配电母线上的电压不宜低于额定电压的85%。
02、消防水泵起动时母线压降的计算

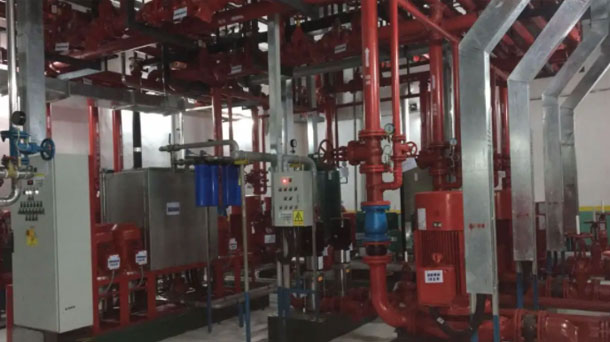

今天我们还是采用某住宅工程电气设计案例进行计算,该工程变电所和消防水泵烤柚迷诘叵乱徊�;消防水泵房设置消防水泵控制柜,消防水泵控制柜由变电所直接供电。

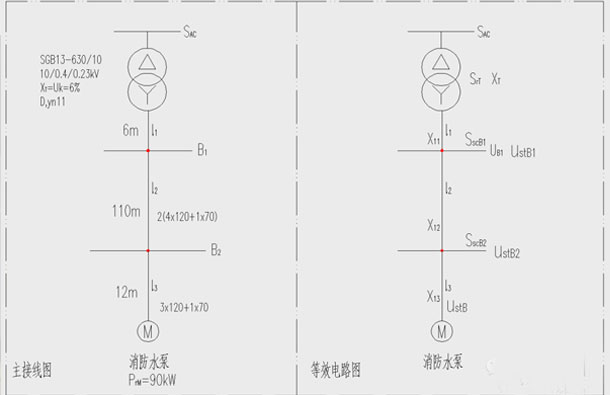

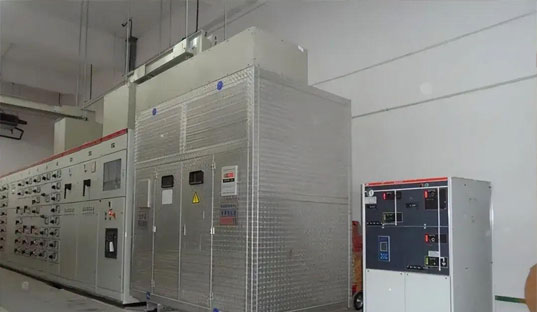

变电所至消防水泵房配电系统简图如下:
消防水泵采用全压直接启动进行启动时的压降计算如下:
(1)变压器低压侧的额定电流为: IrT=630/1.732/0.4=909A;

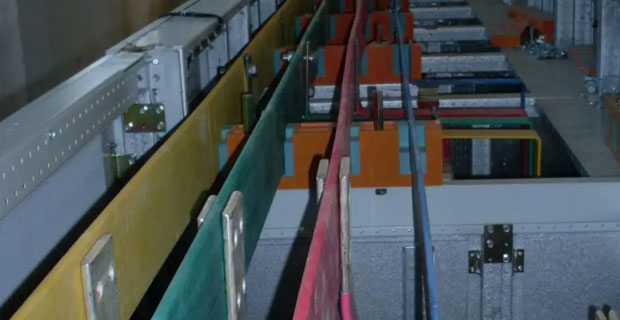

(2)变压器低压侧铜母线[ TMY-3(100x8)+(63X6. 3) ]的阻抗计算:
L1=6m;
R11=0.04x6=0.24mQ=0.00024Q;X11=0.182x6=1.092mQ=0.001920;
(3)变电所低压柜至消防水泵房段电缆[ 2(4x120+ 1x70) ]的阻抗计算:
L2=110;
R12= 0.5x0.146x110=8.03mQ=0.00803Q;
X12= 0.5x0.076x110=4.18 mQ=0.0041803
(4)消防水泵控制柜至消防水泵电机段电缆(4x1 20+ 1x70)的阻抗计算:
L3=12;
R13= 0. 146x12=1.752mQ=0.0017520;
X13= 0.076x12=0.912 mQ=0.0009120;
(5)消防水泵电机的起动视在功率SstM的计算: . 先算电机的额定视在功率SrM ;
SrM=1.732 X 0.38 X 170 =0.112MVA ;
电机的启动容量为:
SstM=1.732 X 0.38 X (170 x6.5)= 0.728MVA ; (6)配电母线上短路容量的SscB2的计算: .
系统最小短路容量: Ssc=200MVA;
变压器容量: SrT=0.63MVA;
变压器短路阻抗: XT=6%;
(7)消防水泵起动时电压降的计算:
电机起动时回路的计算容量为:
Sst=1 /[ 1/0.728+0.000912/0.4 ] =0.725MVA电机启动时配电母线的电压相对值为:
ustB =1.05x7.23/(7.23+0.725)=0.954电085
(8)校验:
以上计算是在系统最小短路容量为200MVA,和不考虑配电母线的预接其他负荷的无功功率的情况下计算的结果,现实情况下起动会存在些许偏差,但其压降值不到5%足以说明,630kVA的变压器是能够使90kW消防水泵全压直接起动时压降满足规范的要求。
以上项目是有两路10kV电源,消防负荷都由变压器供电,如果只有一-路10kV电源,需设置自备柴油发电机,那么消防水泵的起动还需要根据柴油发电机的容量进行校验。

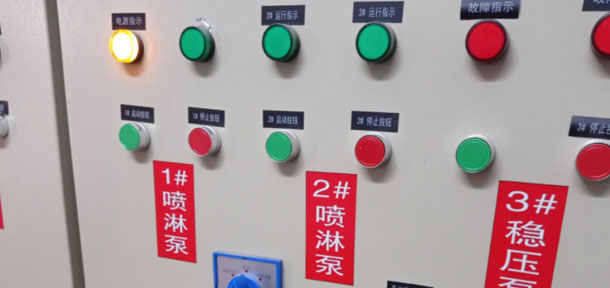

03、消防水泵配电系统设计总结
综合上述,在设计消防水泵配电系统时,消防水泵的起动方式需根据变压器的容量,优先采用全压直接起动,只有在变压器容量较小且消防水泵容量较大的情况下,才需要考虑采用星三角降压起动;
也可以按《工业与民用供配电设计手册》第四版的要求,只要电动机的额定功率不超过电源变压 器额定容量的30% ,即可采用全压直接起动,这样才能满足规范对消防水泵的起动应稳定可靠的要求。
