分享合肥常用低压配电系统方案、配电间布置以及断路器的选择
发布时间：2023年05月08日 来源：天科电力 浏览次数：合肥低压设计_民用建筑电气设计中，低压配电系统的设计是重要组成部分，低压配电系统的稳定运行和安全性至关重要。目前，随着经济的不断发展，人们的生活水平也在不断增长，我国城市化进程的迅猛发展，国内的住宅建筑数量也随之日益剧增，不仅满足了购房者的生活需求，同时也改变了城市面貌。所以说低压配电系统是住宅建筑设计中的重要部分，在设计过程中掌握和积累较全面，合理的设计知识对于住宅建筑的安全使用有着重要的意义，有利于保障人民的生命财产安全。住宅小区配电系统体系是一项系统性、复杂性的工程，牵涉的方面比较广泛。今天小编就给大家聊一聊：常用低压配电系统方案、配电间布置以及断路器的选择。

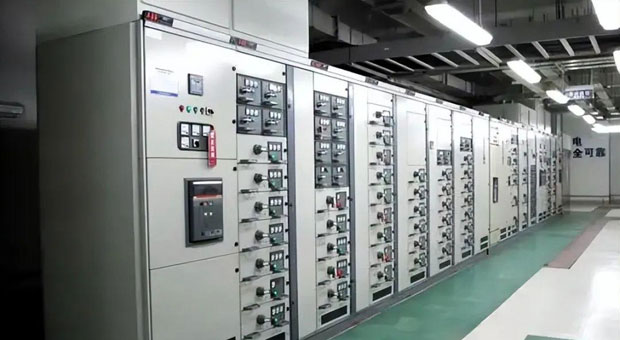

（1）常用低压配电系统方案：
08D800-2《民用建筑电气设计与施工 - 供电电源》

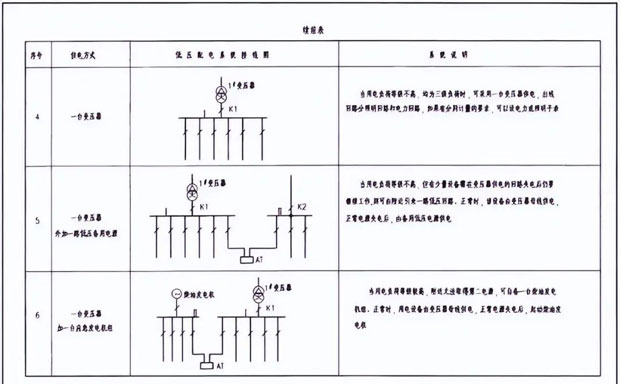

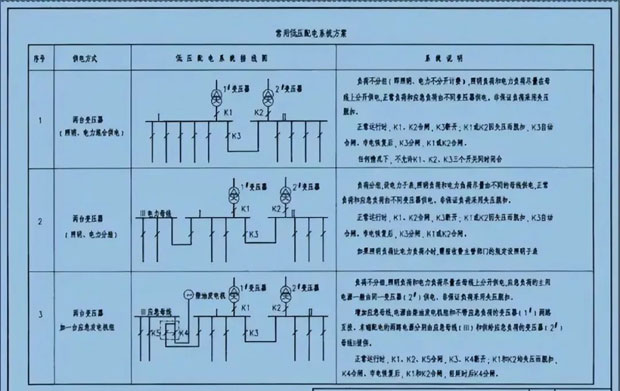

▲ 单台变压器的低压配电方案
设计时要有一套自己的图纸符号标注方案，可以参照一些比较好的图纸，形成有自己风格的特定的标注方案。
举例如下：AL：照明，AP：动力，ALE：消防应急照明，ALG：公共照明，消防类风机：APF（或APE），空调：AC（有的把AC作为控制箱的字母标注符号）。
民规要求柴油发电机的启动时间在15s以内：

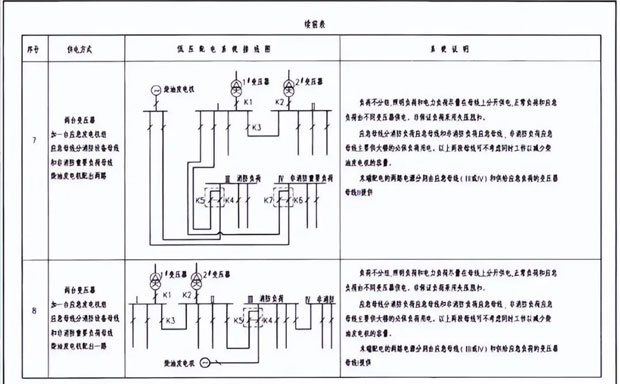

▲带一台柴油发电机的低压配电方案 ~ 但是不建议采用本图方案
低压四段制配电：消防负荷、照明及其电力~两段、特别重要负荷。
（2）配电间的布置：

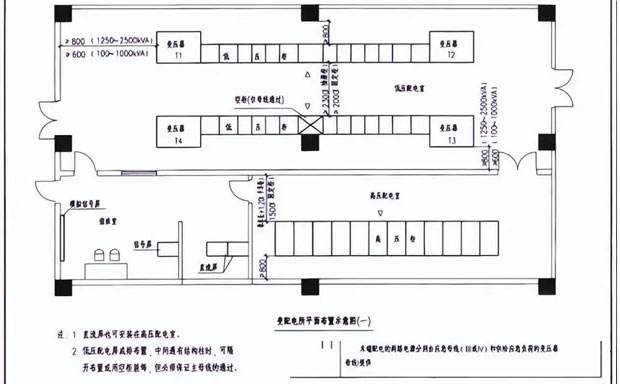

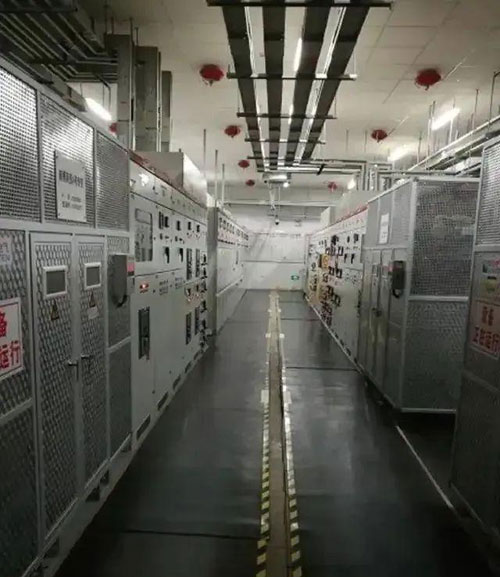

▲ 变配电所平面布置
变配电所的位置尺寸非常重要，与墙的距离，柜子面对的布置时，相互之间的距离，必须有两个门等等，是否设置值班室，在10kV 配电室倒不是必须的。

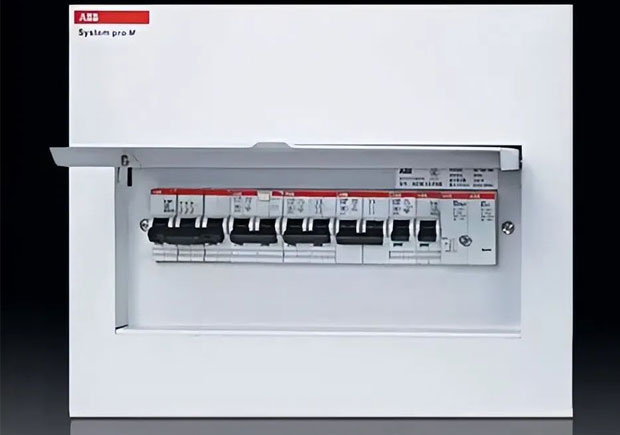

（3）照明配电箱尺寸和极数：
做设计配电箱尺寸、设备规格性能等等，查图集、查规范，查厂家资料，问别人，别人也很难回答清楚，从抄图、抄图集开始。

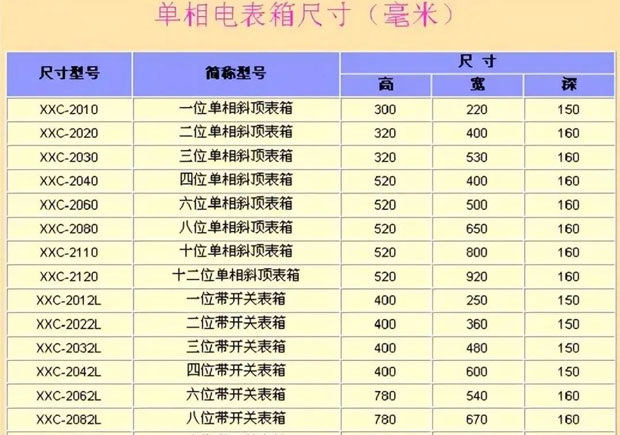

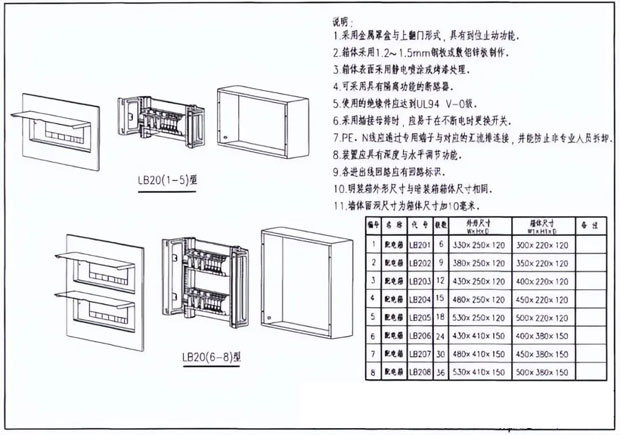

▲ 单相电表箱尺寸
（4）断路器的选择：
断路器选择额定电流=计算电流×1.15（见《全国民用建筑工程设计技术措施-电气（2009）》
微断（MCB）：分为B/C/D/MA型，B：电子线路保护，C：常规负载，D：电机类、动力类负载，MA：单磁型，用于消防回路（仅短路保护）。分断能力：4KA/6KA/10KA/15KA。额定电流63A以内。
