合肥低压设计|到底如何设计民建中的低压配电系统

发布时间:2023年04月24日    来源:天科电力    浏览次数:
低压配电系统
1、确定电源
★路数
★电压等级
★供电半径
2、不同用电负荷等级的用户采用不同的供电方式
★220V
★380V
★10KV
★35KV

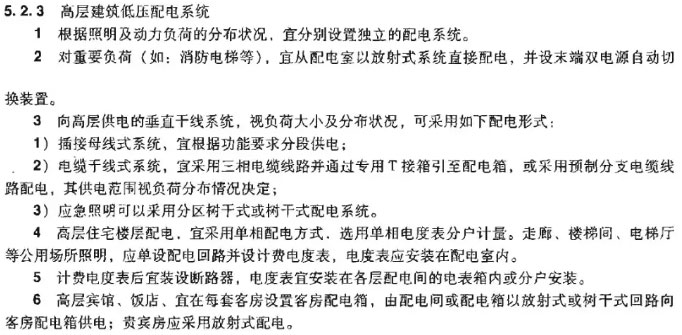

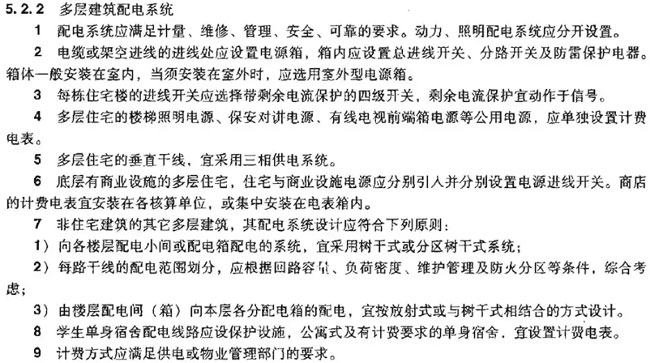

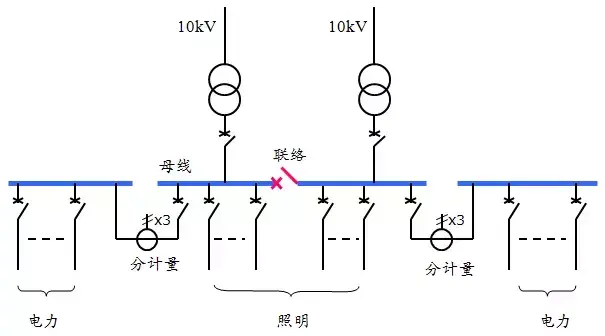

3、低压配电系统设计要点

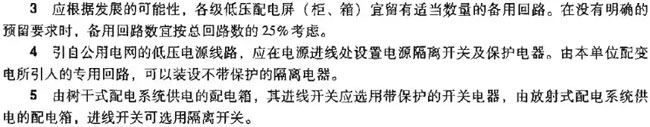

详见《电气技术措施2009》
合肥低压设计
合肥低压设计

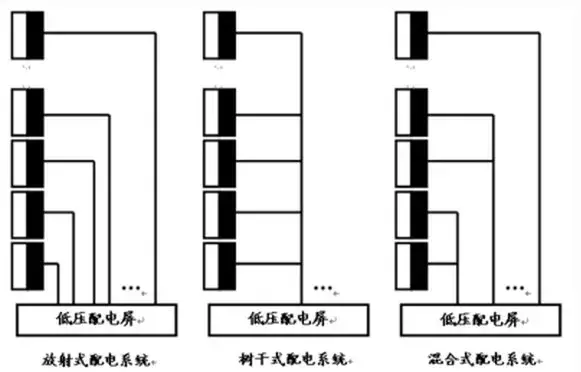

★树干式
合肥低压设计

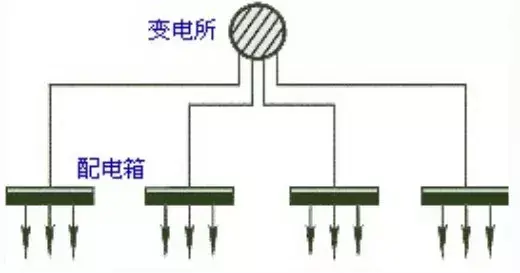

★放射式
合肥低压设计
合肥低压设计
合肥低压设计
合肥低压设计
合肥低压设计

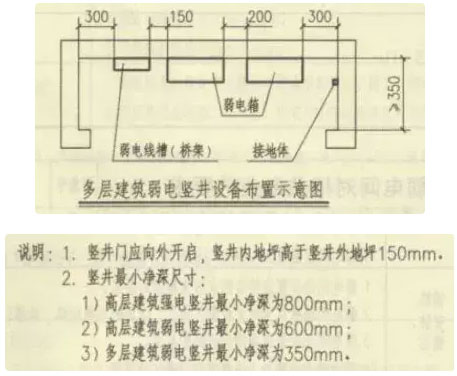

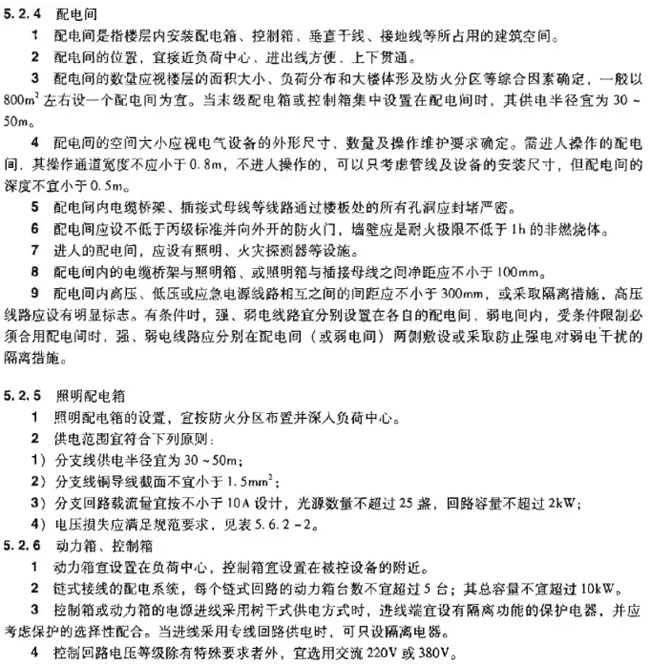

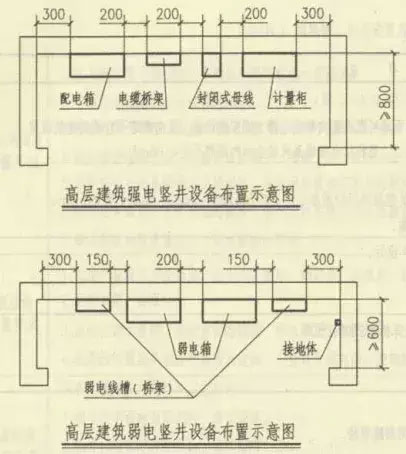

4、配电间及电井设置
★当建筑物内垂直方向需要敷设的线路较多、或导线截面积较大时,应设置电气竖井。
★当同一楼层的配电箱、柜较多时,应设置配电小间。
★在较大型的建筑物中,还要设置弱电竖井和弱电设备小间。
位置:靠近负荷中心。

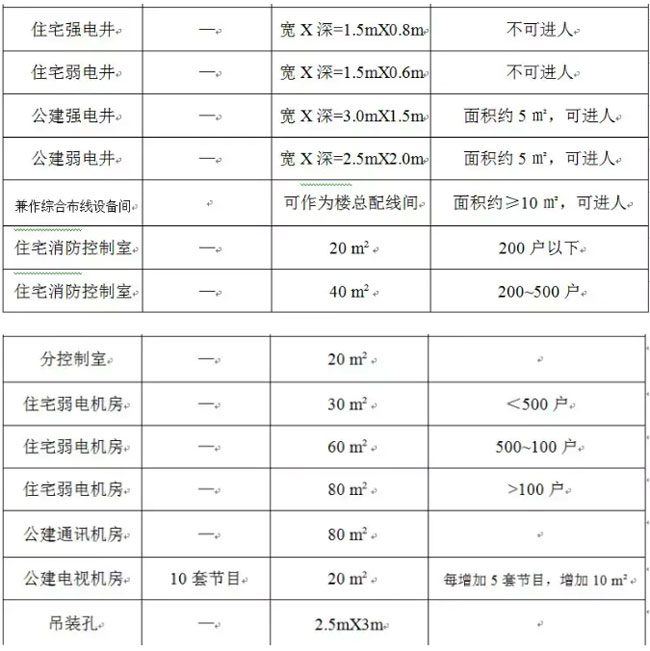

数量:
★一般建筑中有一个强电竖井、一个弱电竖井。大型建筑中可有多个强弱电竖井。
★根据楼梯数量确定处,要求直上直下。
★每800㎡一个
★根据供电半径50m来计算
合肥低压设计
合肥低压设计
合肥低压设计
