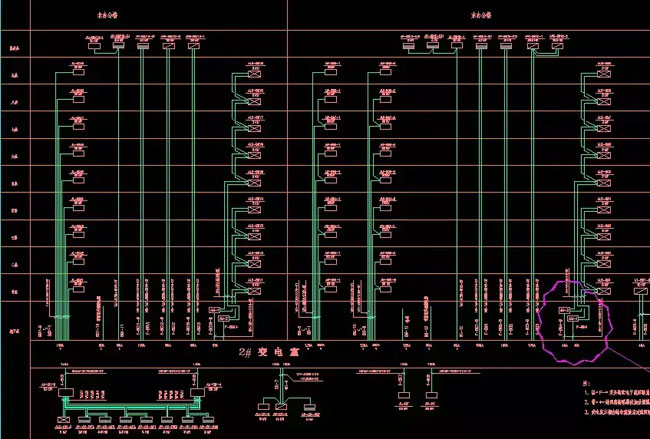

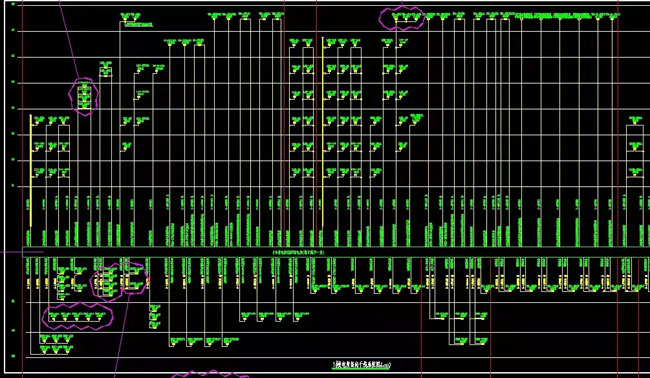

发布时间：2023年04月23日 来源：天科电力 浏览次数：竖向系统图
又称“配电干线系统图”
竖向系统图设计小原则：
1、满足设计深度要求。
2、竖向系统要清晰，可以按变电室划分，按配电区域划分，按竖井划分，标注大致功能。
3、减少变电室小回路出线，屋顶的除消防电梯外的消防电源可合用双电源切换箱，然后放射配出。
4、尽量少用干线链接多个配电箱，代替方式为设置二级配电柜（箱），以尽量不超过三级配电为原则。
5、尽量避免采用双电缆并用作为一路干线的放射。尤其树干式T接，应拒绝此方式。
6、T接连接时，要注意交代分支出回路的电缆规格。
7、设计文件中表示配电箱编号原则、干线回路编号原则。
《民规》
13.9.9 除消防水泵、消防电梯、防烟及排烟风机等消防设备外，各防火分区的消防用电设备，应由消防电源中的双电源或双回线路电源供电，并应满足下列要求：
1、末端配电箱应设置双电源自动切换装置，该箱应安装于所在防火分区内；
2、由末端配电箱配出引至相应设备，宜采用放射式供电。对于作用相同、性质相同且容量较小的消防设备，可视为一组设备并采用一个分支回路供电。每个分支回路所供设备不宜超过5台，总计容量不宜超过10kW。
13.9.10 公共建筑物顶层，除消防电梯外的其他消防设备，可采用一组消防双电源供电。由末端配电箱引至设备控制箱，应采用放射式供电。

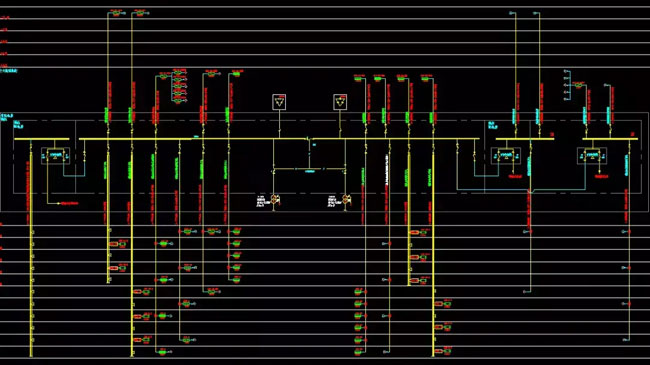

竖向系统图（配电干线系统图）设计深度要求
3.6.3条第3款（初设深度）
以建筑物、构筑物为单位，自电源点开始至终端主配电箱止，按设备所处相应楼层绘制，应包括变、配电站变压器编号、容量、发电机编号、容量、终端主配电箱编号、容量。
4.5.6条第4款（施工图深度）
以建筑物、构筑物为单位，自电源点开始至终端配电箱止，按设备所处相应楼层绘制，应包括变、配电站变压器编号、容量、发电机编号、容量、各处终端箱编号、容量，自电源点引出回路编号。

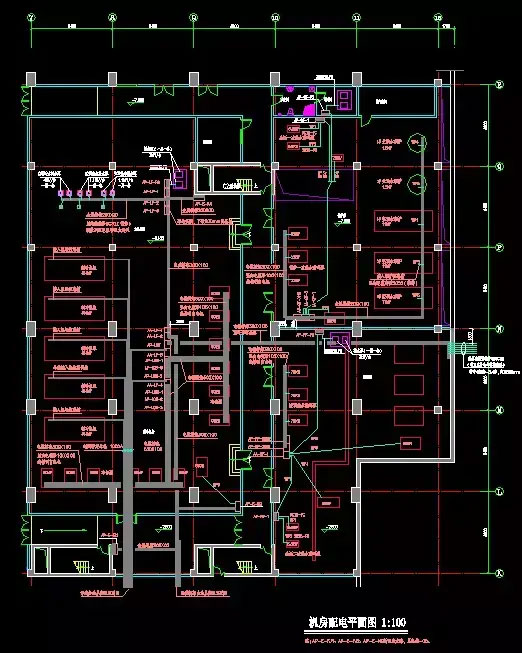

制冷机房、锅炉房、换热站、水泵房配电平面图
1、机房设备较多，宜放大比例绘制。
2、冷冻机组大容量设备可采用封闭母线配电。
3、结合图表方式表达，清楚直观。
4、图面表达应满足设计深度要求。
配电平面图设计深度要求
1、配电平面图应包括建筑门窗、墙体、轴线、主要尺寸、房间名称、工艺设备编号及容量；
2、布置配电箱、控制箱，并注明编号；绘制线路始、终位置（包括控制线路），标注回路编号、敷设方式（需强调时）；
3、凡需专项设计场所，其配电和控制设计图随专项设计，但配电平面图上应相应标注预留的配电箱，并标注预留容量；
4、图纸应有比例。

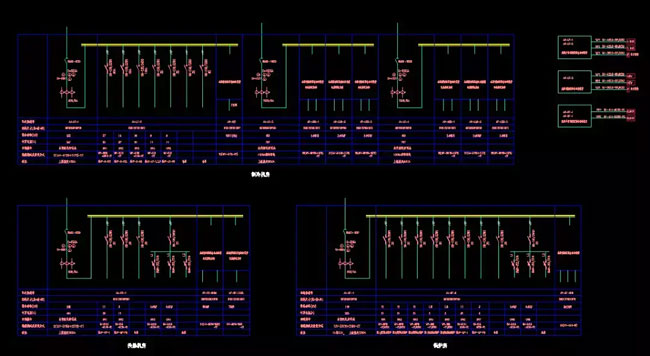

制冷机房锅炉房换热站配电系统图

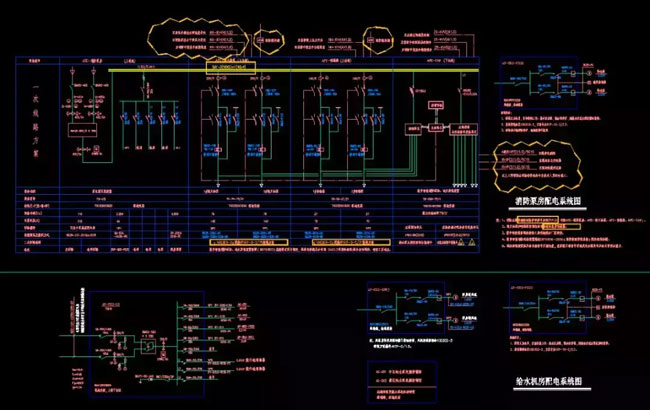

消防泵房生活泵房配电系统图

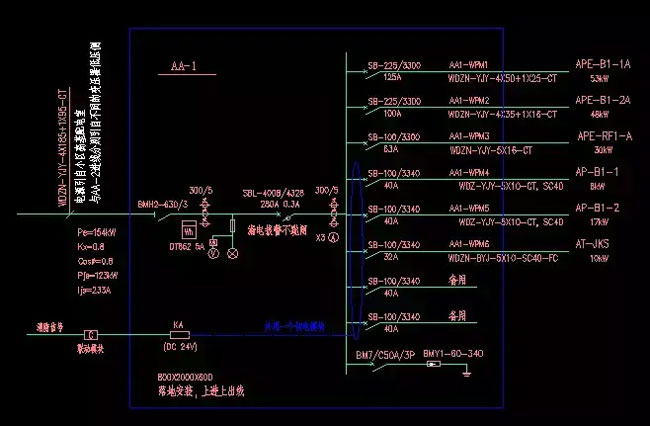

配电箱系统图深度要求
1、配电箱（或控制箱）系统图，应标注配电箱编号、型号，进线回路编号；
2、标注各元器件型号、规格、整定值；
3、配出回路编号、导线型号规格、负荷名称等。
4、对于单相负荷应标明相别，对有控制要求的回路应提供控制原理图或控制要求。
应急照明配电系统图 二次原理图
箱子群控+就地控制适合地下车库或其他大空间

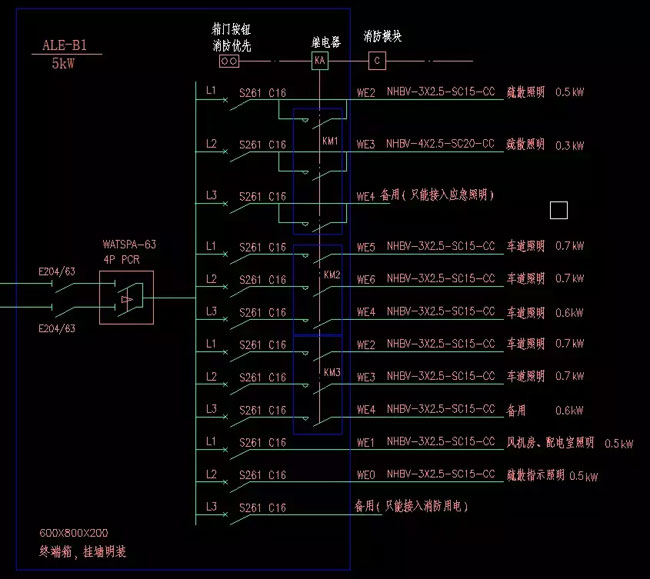

应急照明配电系统图

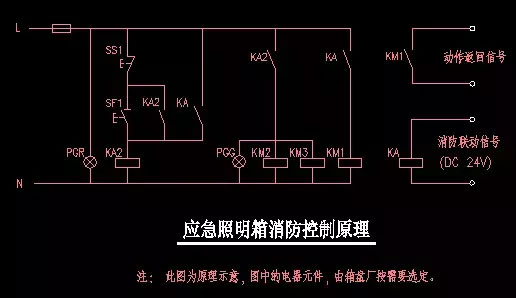

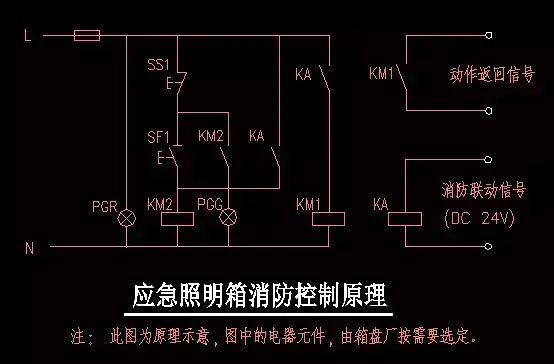

应急照明二次原理图
只有一个接触器时
有多个接触器时

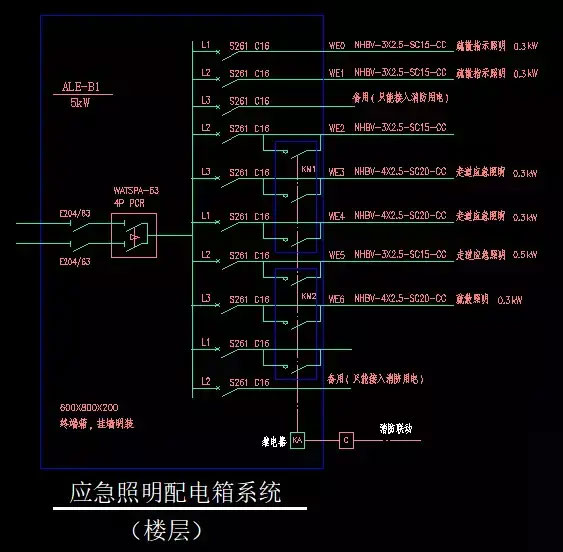

应急照明配电系统图及控制原理
走廊楼梯间等通道照明就地控制

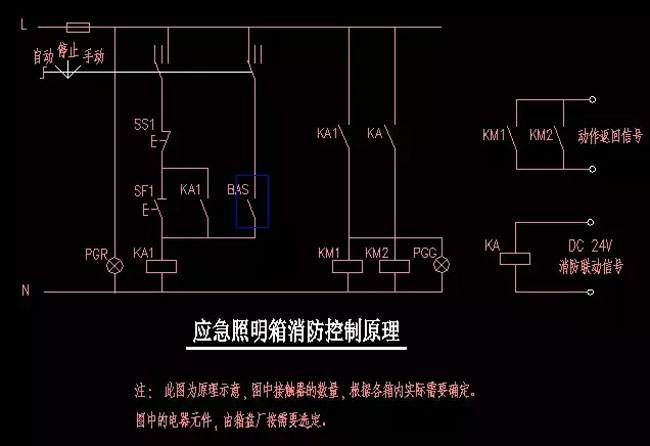

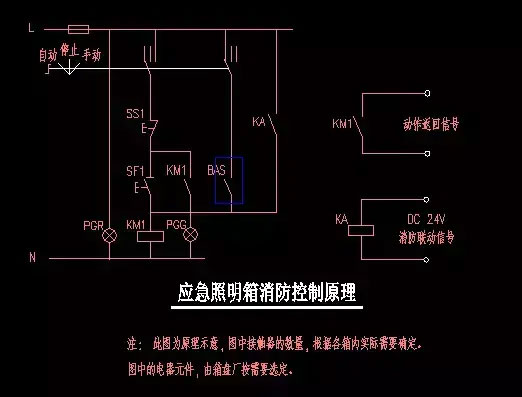

应急照明（BA控制）二次原理图
只有一个接触器时
有多个接触器时

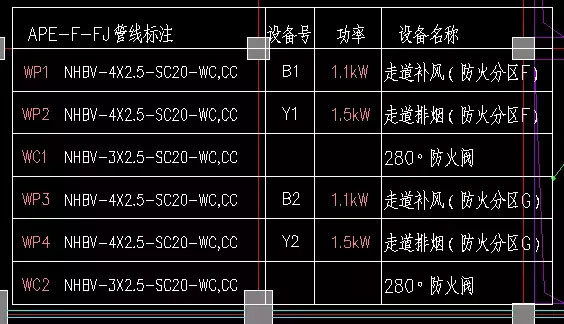

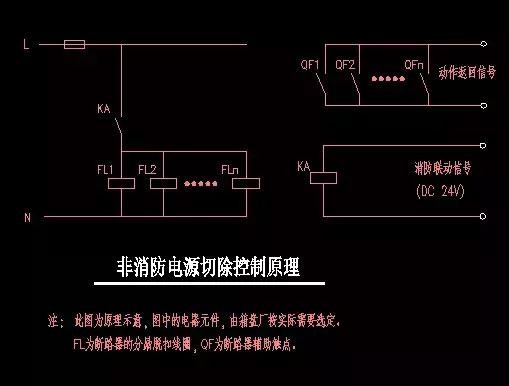

消防切非在配电系统图中表示
