安徽配电设计_机房照明配电系统设计方案你了解吗？
发布时间：2023年04月23日 来源：天科电力 浏览次数：一、机房照明设计标准
机房照明设计标准主要指标为照度。
照度E：光通量投射到物体表面时，即可把物体表面照亮，照度就是光通量的表面密度，即射到物体表面的光通量φ与该物体表面的面积S的比值，即E=φ/S（ 其中照度的单位为勒克斯Lx）。
在考虑机房的照明时，还须同时将照明的均匀度、照明的稳定性、光源的显色性、眩光和阴影等要求提到日程中来，这些因素也将对操作人员和维护人员产生不可低估的影响。
由于中心机房里各功能区的分工不同，对照明中的照度要求也不相同，机房区的平均照度可距地1400的直立工作面照度大于500LUX
二、供配电系统设计依据与概况
计算机设备供配电系统是计算机系统正常运行的前提和保证。GB50174-93《电子计算机机房设计规范》和GB2887-89《计算站场地技术要求》中对计算机供电方式可分为三类：
一类供电：需建立不间断供电系统。
二类供电：需建立带备用的供电系统。
三类供电：按一般用户供电考虑。
在本方案中，机房按一类供电方式设计施工。
在GB 50174-93《电子计算机机房设计规范》中对电压变动、频率变化、波形失真率分级如下表：
在本方案中，对计算机主机设备供电选用A级标准。为达到A级标准，须有相应的UPS设备来保障。
三、供配电系统设计内容
（1）、机房交流供配电设计
计算机机房的供电应380/220V电压、50HZ频率和三相五线制(即TN-S系统)的配线方式供电，供给机房用电。
计算机机房的设备供电应按设备总用电量的20%进行预留（按实际运行负载为20%）。
机房内的重要设备均采用UPS不间断电源和市电双回路供电。为防止闪电雷击及操作过电压对设备造成的危害，机房专用动力配电柜进线处装设过压保护装置，以消除线路上产生的瞬时高压尖峰脉冲。保证计算机设备稳定运行，不受损坏。
计算机机房内设备电源的电压变化应在220V±5%之内，频率变化在 50H±0.2Hz之内。
保证电源运行时满足三相基本平衡，设计时将单相负荷均匀分配在各相上。
UPS选用在线式的，UPS供电拟采用20KVA的UPS构成给机房内各设备用电，本工程暂使用一台20KVA的UPS后备电源，但是在供配电部分的设计我们按照2台20KVA的后备电源预留开关及线缆，以备机房扩容之需。
（2）、配电柜及开关

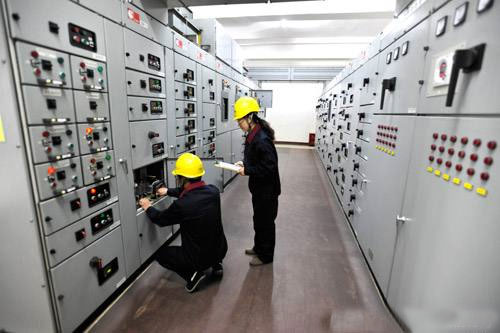

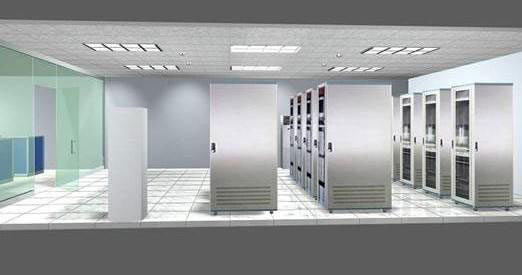

本机房预共设置配电柜2个，市电配电柜1台、UPS配电柜1台。从大楼总配电柜引一条线缆进入5楼机房总配电柜，机房总配电柜输出至市电与UPS配电柜。
其中市电配电柜，主要负载UPS、空调、照明、维修插座的供电；UPS配电柜主要负责网络设备、监控设备、服务器和机柜的供电。
为了保护电器与设备不受雷电和开关误操作引起的瞬态过压损坏，将在配电柜中总开关前端安装二级防雷器，这样既节省空间，又起到了美观、易维护的作用，并分别在市电配电柜、UPS配电柜各自的总开关前端安装三级防雷器，以保护机房内的设备。
配电柜中开关均采用法国Schneider（梅兰日兰）生产的开关，这种开关性能优良，可以保证整个供电系统安全、有效的运行。机房内主要计算机设备采用单独双回路供电，以保证主要设备在供电时相互不受干扰。
配电柜中设立电流表、电压表，供检查电源电压、电流及三相间平衡的关系，配电柜三相电分别设立电源指标灯，以监控三相电的供电情况，颜色区分按相应标准，并设立标志牌。
（3）、照明系统
在机房内加装三台应急照明灯，以解决突然断电情况下的应急照明。3个照明灯盘，保持与现有机房内的灯盘方向一致。
（4）、UPS系统
UPS是不间断电压的缩写，作用是将直流电压逆变为220V的交流电源，在停电时瞬间切换到电池为重要设备供电，这样不会造成因断电丢失文件内容的情况。UPS时保护硬件用电安全的硬件，其后备电池质量是否稳定是保障UPS正常工作的核心之一。

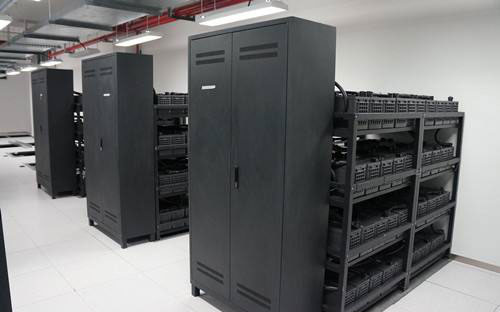

本机房设计选用一台功率为20KVA的UPS，延时时间2小时。我们选用三进三出的UPS主机，千年12V100AH的电池。
系统功能
本设计选用模块化UPS。采用模块化设计，数字化控制，具备并机功能。并具有技术性能强、可靠性高、操作性佳、易于维护，便于管理的特点。
其主要功能如下：
UPS容量：20KVA；
输入电压：3相4线 380/220 V；
输入电压范围：-25~+20%；
输出电压：3相4线380/220 V；
输出电压稳定度：1%(静态)；
采IGBT整流，整流器具20~30秒软起动与具有限电流、均充、浮充三阶段充电功能；
输入功率因素： > 0.99，输入电流谐波<3%；
UPS内部需有2组控制电源；
双回路设计，可做Hot-Standby与Paralle并联连接，无须外加并联控制卡，可1+1并联，整机效率>94%以上。
模块化设计，具有故障自动隔离功能；
标配2个独立插槽(可接SNMP/MODBUS/RELAY/USB…等适配卡) ，提供20组可选6组可程序状态干接点输出2组输入；
可监控电池组开关(Breaker)状态，确保电池组正常运行，内建Remote与Local E.P.O(紧急停机)开关；
具有一定的过载能力：125%：10分钟、150%：60秒；
UPS面板中(简/繁)LCD指示：UPS各项异常状态显示，输入电压、电流、频率、输出电压、电流、频率、电瓶状态、过往数据记录并可下载及智能型负载诊断。
通讯接口：RS485接口及RS232可搭配智能型监控软件远程同时做UPS监控。
可提供中及英文UPS监控软件：(1)经由 TCP/IP网络远程监控UPS、(2)故障实时可由语音告警、网络广播、拨呼叫器及送E-Mail通知管理、(3)完整系统图与实时电表、(4)历史图示与SRAM 故障序列记忆、(5)事件记录与查询、(6)可关闭NT，LINUX，UNIX操作系统主机、(7)可程序设定定期自动测试电池放电与记录结果、(8)密码保护功能。
特性参数

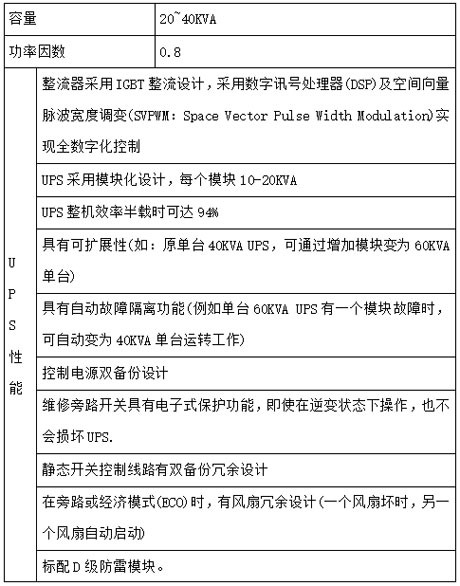

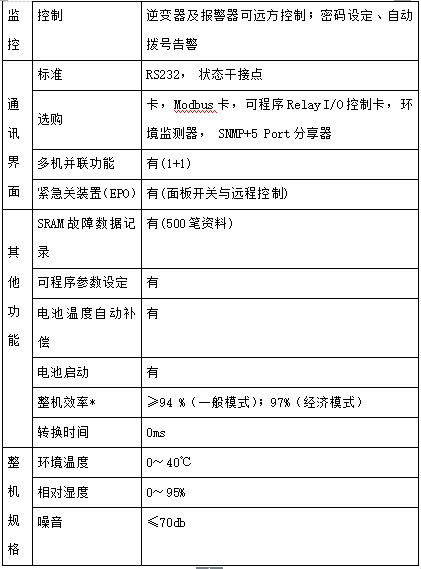

选用的UPS系统具有优良的特性参数，如下表所示。

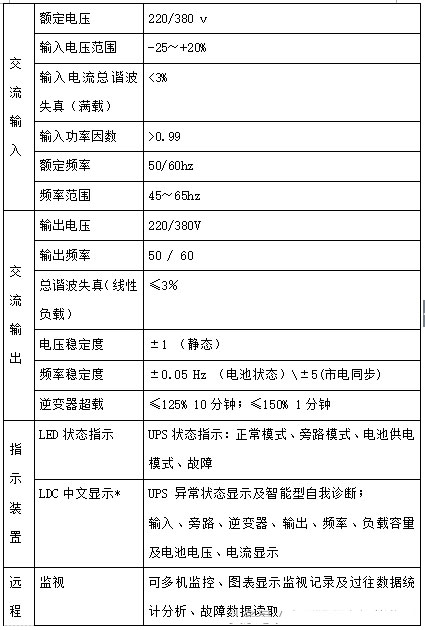

UPS电源特性参数指标：
