『合肥住宅小区供电设计初步方案』安徽天科愿为用户推供满意的电力方案
发布时间：2023年04月21日 来源：天科电力 浏览次数：由于各类民用建筑电气系统和电子信息系统的功能和规模差异很大，对建筑方案设计的要求也是复杂多变的，加上各地电力与电信主管部门的具体规定和要求亦有不同，所以方案设计阶段需要经过各专业的密切配合，才能为用户推供满意的电力设计方案。
下面本文介绍某典型住宅小区设计内容，其主要包括负荷计算，供电电源、电压的选择、变压器的容量的选择、类型以及台数、箱变的选址、供配电系统的主接线方式、防雷接地。供大家参考学习。
（1）负荷分级
某典型属于一类高层建筑,用电多为一、二级负荷，用电负荷分级如下:

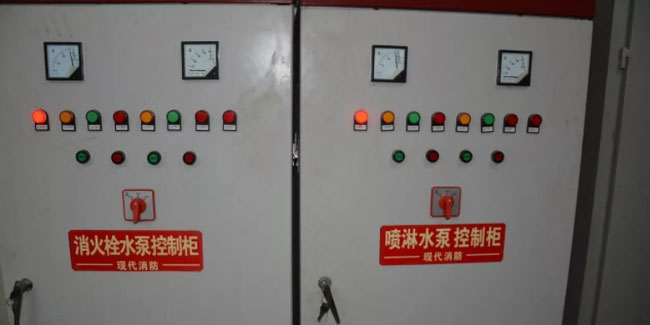

地下室：应急照明，消防设备用电(送、补风机，消防泵)及地面用生活水泵为一-级负荷;战时送风机，消防楼梯口排污泵为二级;其余为三级负荷。
地面：排烟风机、屋顶正压风机、消防电梯、应急照明、防火卷 帘门及普通客梯的电力属一级负荷; 其余均为三级负荷。

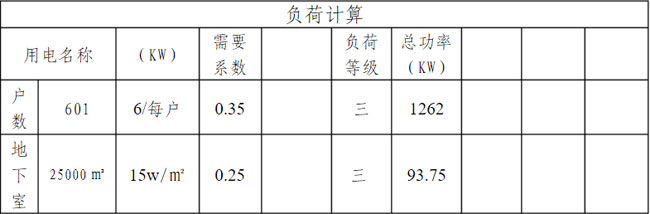

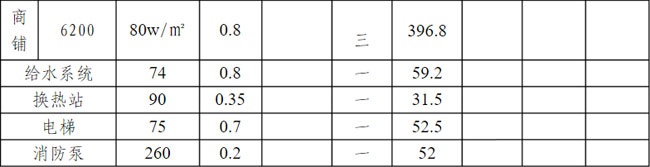

某典型住宅小区负荷包括照明、电力及消防负荷。所有电源均由箱变低压出线直接提供，其中一-~八层为一路供电，九到十六层为-路供电，每层的楼层配电箱用插接式母线槽供电。计量为每层每户设电表计量以外，箱变设总计量。该住宅楼各部分负荷数据见下表。
某典型住宅小区负荷包括照明、电力及消防负荷。所有电源均由箱变低压出线直接提供，其中一-~八层为一路供电，九到十六层为-路供电，每层的楼层配电箱用插接式母线槽供电。计量为每层每户设电表计量以外，箱变设总计量。该住宅楼各部分负荷数据见下表。

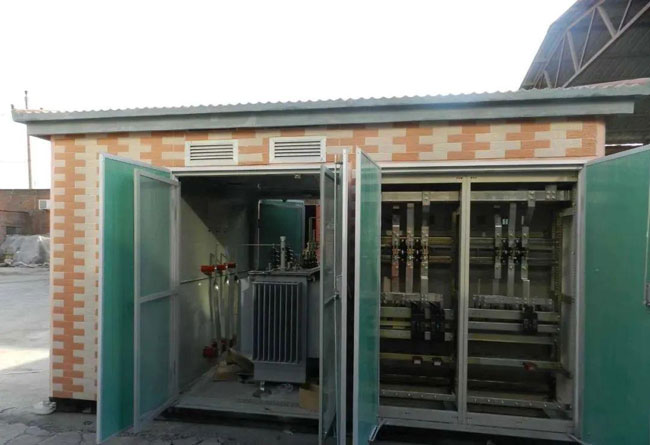

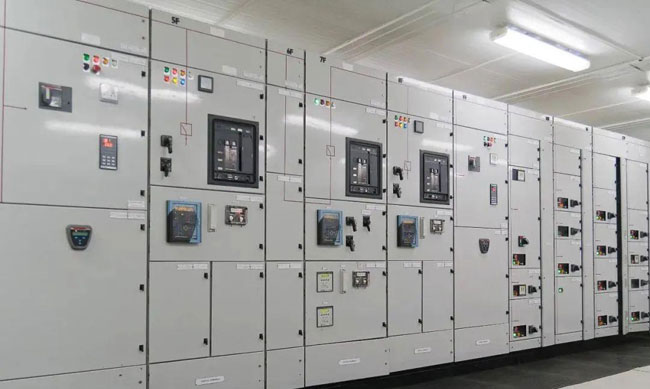

该住宅小区为小高层商住楼，用电设备额定电压为220/380V,低压配电距离最长不大于150m。本工程设置10/0.38KV箱式变，对所有设备均采用低压220/380V三相五线TN-S系统配电。
采用以下措施保证电能质量：
1）采用铜芯电缆，选择合适导体截面，将电压随时限制在5%以内。
2）将单项设备均匀分布与三相配电系统中。
3）照明与电力配电回路分开。对较大容量的电力设备如电梯、空调机组、水泵等采用专线供电。
1）采用铜芯电缆，选择合适导体截面，将电压随时限制在5%以内。
2）将单项设备均匀分布与三相配电系统中。
3）照明与电力配电回路分开。对较大容量的电力设备如电梯、空调机组、水泵等采用专线供电。

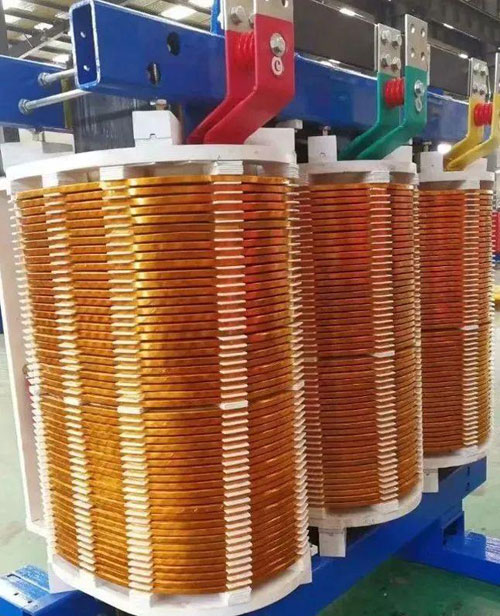

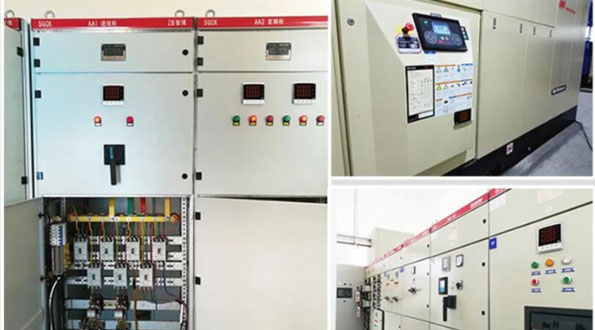

该住宅小区为小高层商住楼，防火要求较高，箱变位于小区西 侧，采用三相双绕组干式变压器，电压比10/0.4KV。 小区总功率 为1948KW (系数取0.8) ， 变压器总容量为2435KVA。
（6）建筑物外部防雷装置的布置

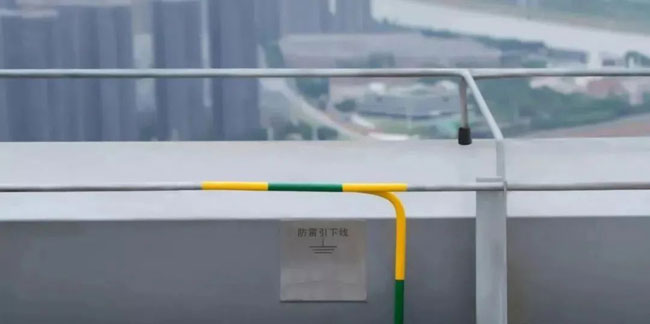

1）屋面采用012mm镀锌圆钢作为接闪器，沿女儿墙四周敷设,支持卡子间距为1m，转角处悬空段不大于0.3m,避雷带高出屋面装饰柱或女儿墙0.15m。屋面采用912mm镀锌圆钢做成小于10mx10m避雷网格，并与屋面的钢网架、屋面板及现浇梁、柱内的钢筋作为防雷引下线，全部金属物均连接成为一-体。
2）突出屋面的所有金属构件、金属通风管、屋顶正压风机等均应与避雷带可靠焊接。
1）屋面采用012mm镀锌圆钢作为接闪器，沿女儿墙四周敷设,支持卡子间距为1m，转角处悬空段不大于0.3m,避雷带高出屋面装饰柱或女儿墙0.15m。屋面采用912mm镀锌圆钢做成小于10mx10m避雷网格，并与屋面的钢网架、屋面板及现浇梁、柱内的钢筋作为防雷引下线，全部金属物均连接成为一-体。
2）突出屋面的所有金属构件、金属通风管、屋顶正压风机等均应与避雷带可靠焊接。
（7）电气装置的接地与接地电阻的要求
电气装置的接地类型由系统工作接地、安全保护接地、雷电保护接地等。将上述接地与建筑物电子信息系统采用共同的接地系统，并实施等电位连接措施。共用接地装置的接地电阻按接入设备要求的最小值确定，不大于1Q。
（8）接地装置的设计

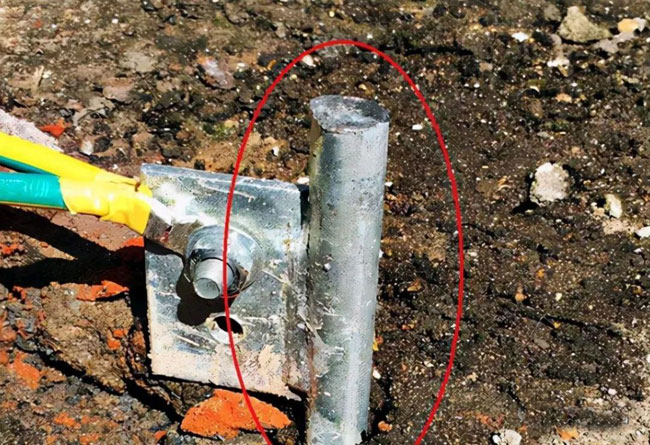

1）利用建筑物钢筋混凝土基础内的钢筋作为自然接地体，将基础底板.上下两层主筋沿建筑物外圈焊接成环形，并将主轴线上的基础梁及结构底板上下两层主筋相互焊接做接地体。
2）接地装置完工后，应实测其接地电阻，如大于1Q，还应补设人工接地体，人工接地体采用以水平接地体为主的闭合环形接地网。

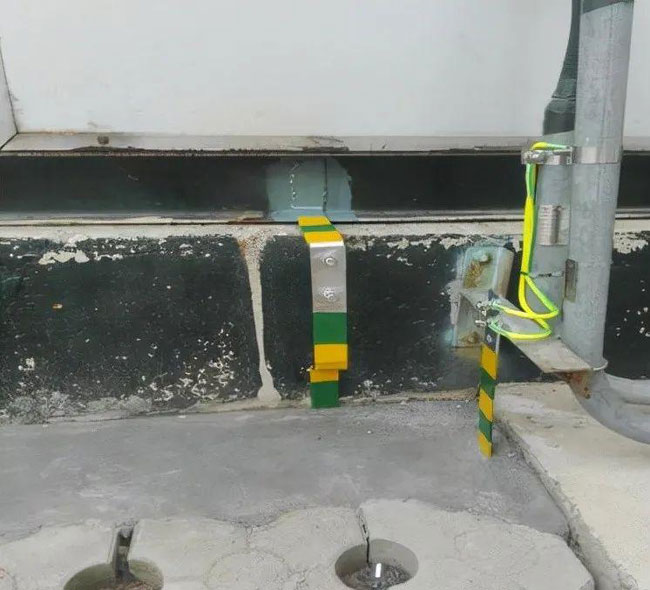

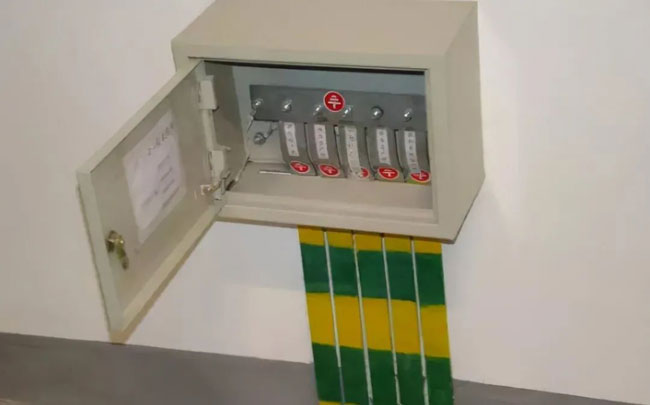

3）各种接地引下线一般利用柱子或剪力墙内两根16mm以上主筋通常相互焊接，引至局部等电位端子箱LEB，再通过镀锌扁钢与各设备接地干线相连。各种接地引下线的下端应通过镀锌扁钢或连接导线与基础接地网可靠焊接并作防腐。
4）箱变、强电竖井内采用一-40mmX4mm镀锌扁钢做按地干线。
（9）等电位联结
1）本小区采用总等电位联结，其总等电位联结线必须与楼内所有可导电部分相互连接。
2）本小区在下列场所实施局部等电位联结:电梯机房、转换空调机房、水泵房、配电间、每层强电竖井等。
4）箱变、强电竖井内采用一-40mmX4mm镀锌扁钢做按地干线。
（9）等电位联结
1）本小区采用总等电位联结，其总等电位联结线必须与楼内所有可导电部分相互连接。
2）本小区在下列场所实施局部等电位联结:电梯机房、转换空调机房、水泵房、配电间、每层强电竖井等。
