合肥电力设计公司浅谈数据中心定制化配电设计方案
发布时间：2023年04月20日 来源：天科电力 浏览次数：2023年随着信息技术的发展和社会信息化水平的提高，包括政府、经济及社会领域在内的各个行业愈加依赖于信息系统，这对信息系统安全、稳定性的运行有较高的要求。数据中心作为新基建有序运行的基础保障，越来越受到国家的重视，被视为“新基建的基础设施”与此同时，数字经济作为经济的新引擎，已成为衡量国家综合国力的重要指标，计算设备和资源数量仍需要保持快速的增长速度，以满足大数据、5G、人工智能和云计算等新兴技术发展需要。因此，在数据中心的建设过程中，限于有限的资源，提高单机柜装机的功率密度，数据中心定制化配电设计方案尤为重要。
1、数据中心需要大量电力
正确满足数据中心的电力需求并在设施中分配电力一直是一个问题，尤其是在更细粒度地管理电力时需要大量的电力。在远程访问、电源和空白空间基础设施方面，现成的和半定制的解决方案可以满足大多数数据中心应用的需求。但是，对于持续提高效率和可持续性的需求方面，数据中心定制化配电需要提供哪些解决方案呢？
这种需求导致许多高性能计算(HPC)安装、人工智能应用、超大规模数据中心和电信运营商寻找功率密度、冷却和连接的定制解决方案。
2、现阶段数据中心用户困扰
在数据中心的建设过程中，对于持续提高效率和可持续性的需求要求，数据中心定制化配电设计方案尤为重要。然而在数据中心传统的配电模式中，IT机房采用列头柜从总配电受电，然后通过不同的开关回路，用电缆经地板下的电缆桥架分配给各个机柜，是典型的放射式供配电。列头柜的配电模式特点是各负荷独立受电，当单台设备发生故障时，其影响范围只局限于本身，而不会影响到其他回路，能满足国家现行设计规范对重要用电负荷的相关技术要求。
3、数据中心智能小母线监控解决方案
✦3.1概述✦
数据中心综合解决方案 ，智能母线监测概述数据中心。服务器配电传统采用精密配电柜，占用空间较大，配电线缆多，新増设备不便，为了节省面积，推荐使用小母线配电模式。小母线配电模式，就是利用高载流量的母线槽取代传统的列头柜+线缆的配电模式，直接由母线本体的插接口接出供电回路至服务器机柜。安科瑞智能母线监控产品分为交流和直流母线监控两类，包括始端箱监测模块、插接箱监测模块以及触摸屏，另外还可以搭配母线槽连接器红外测温模块用于监测母线槽的运行温度，确保母线槽配电安全。

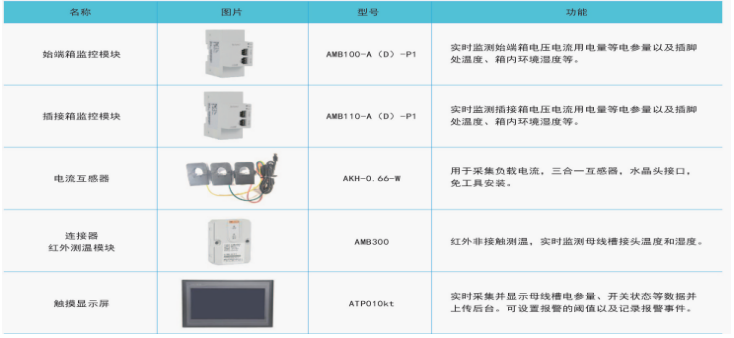

✦3.2配置方案✦
针对电力智能母线需求新设计的产品，该监控装置包括始端箱检测模块和插接箱检测模块两部分。集成了常规电力参数的测量，以及电能监测和考核管理，同时具有在线报警功能且能够独立运行，脱离系统。可以实时监测母线接口温度，采用MODBUS-RTU协议可以方便可靠的将监测数据上传至主控箱触摸屏进行集中监控，保证系统安全可靠运行。智能母线监控装置具备接线灵活方便等优点，可以取代传统的列头柜。

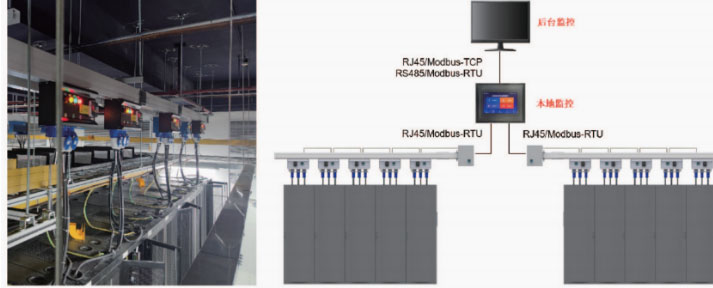

✦3.3系统结构✦
4、数据中心精密配电管理系统解决方案
✦4.1概述✦
随着数据中心的迅猛发展，数据中心的能耗问题也越来越突出，有关数据中心的能源管理和供配电设计已经成为热门问题，高效可靠的数据中心配电系统方案，是提高数据中心电能使用效率，降低设备能耗的有效方式。要实现数据中心的节能，首先需要监测每个用电负载，而数据中心负载回路非常的多，传统的测量仪表无法满足成本、体积、安装、施工等多方面的要求，因此需要采用适用于数据中心集中监控要求的多回路监控装置。

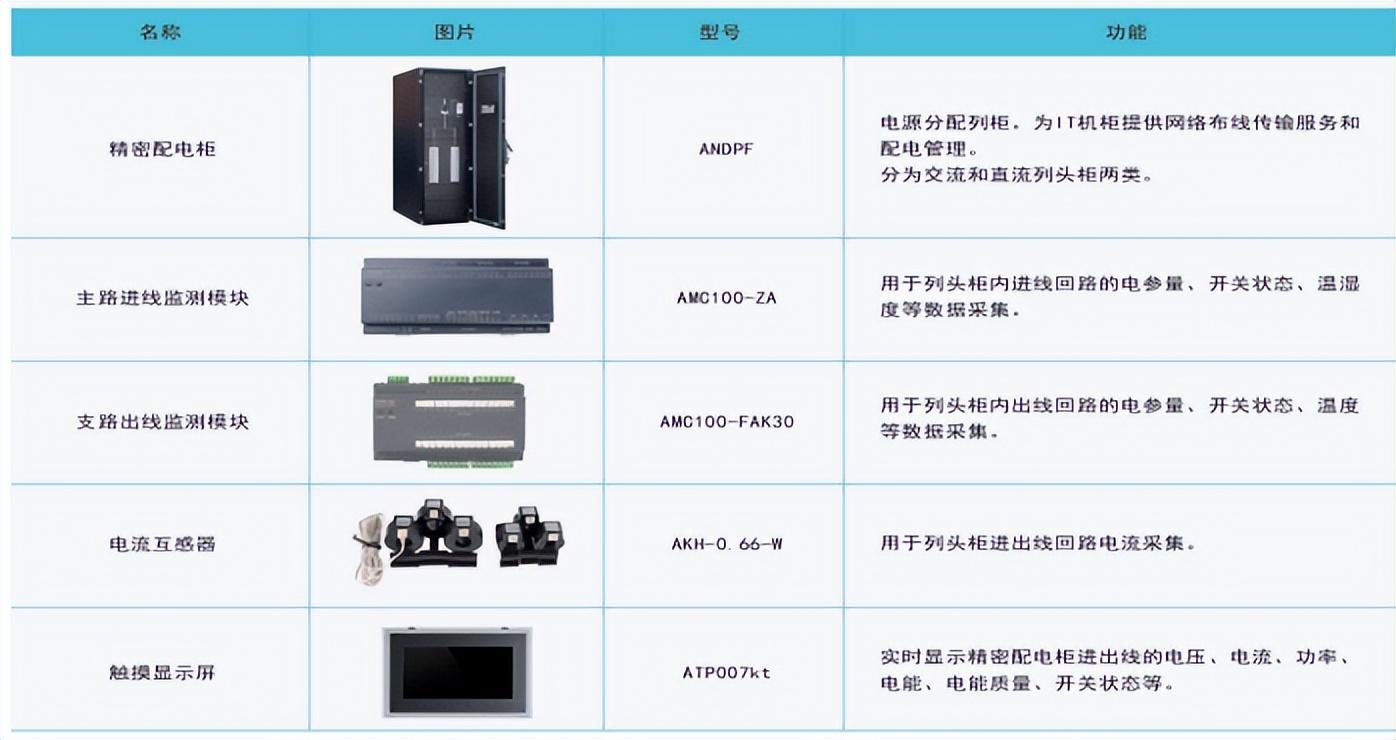

✦4.2配置方案✦
交流精密配电监控装置系列是专门针对于数据中心服务器电源管理设计的测量装置。该装置设计小巧，能够对A+B两路进线和 96或192路出线的全电参量参数、输入输出开关及防雷器状态等实时监测， 所有测量通道的告警阈值均可单独设定，出线越限事件立即触发系统声光告警，在传统仪表的体积上实现了监控回路的高度集成。
4、结束语
如前所述，用于远程访问、电源和空白空间基础设施的现成和半定制解决方案满足了典型数据中心应用的需求。然而，高性能计算安装、人工智能应用、超大规模数据中心和边缘计算很快就从独特的设施转移到工作负载处理规范。随着这种情况的持续，运营商仍需要在布局、功率密度、冷却和整体连通性等方面采用定制解决方案。在IT设备运行场所的数据中心，数据中心供配电系统作为机房中一个重要的子系统，其稳定性和可用性，是保障IT设备正常运转的重要因素。通过采用精密配电模式和小母线供电模式，不仅可以在工程建设时期加快工期、提高空间利用效率，在运维阶段，也可大大提高数据中心的可用性，维持配电系统的持续性和供电的稳定性。
