合肥工业配电设计｜配电网的组成和常识详解

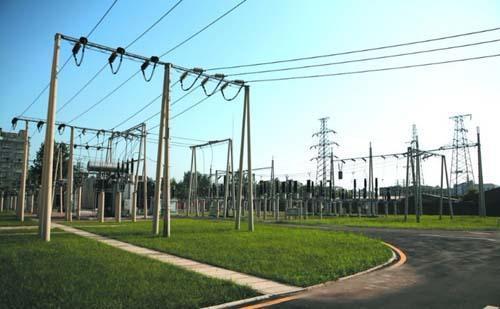

发布时间：2023年04月19日 来源：天科电力 浏览次数：配电网是由架空线路、电缆、杆塔、配电变压器、隔离开关、无功补偿电容以及一些附属设施等组成的，在电力网中起重要分配电能作用的网络。
配电网一般采用闭环设计、开环运行,其结构呈辐射状。配电线的线径比输电线的小,导致配电网的R /X较大。由于配电线路的R /X较大,使得在输电网中常用的这些算法在配电网的潮流计算中其收敛性难以保证。接下来就一一介绍配电网的各组成部分。
一、架空线路
架空线路主要指架空明线,架设在地面之上，是用绝缘子将输电导线固定在直立于地面的杆塔上以传输电能的输电线路。架设及维修比较方便，成本较低，但容易受到气象和环境(如大风、雷击、污秽、冰雪等)的影响而引起故障，同时整个输电走廊占用土地面积较多，易对周边环境造成电磁干扰。
架空线路的主要部件有: 导线和避雷线(架空地线)、杆塔、绝缘子、金具、杆塔基础、拉线和接地装置等。
二、电缆
电缆通常是由几根或几组导线[每组至少两根]绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。
电缆主要由以下4部分组成。①导电线心：用高电导率材料（铜或铝）制成。根据敷设使用条件对电缆柔软程度的要求，每根线心可能由单根导线或多根导线绞合而成。②绝缘层：用作电缆的绝缘材料应当具有高的绝缘电阻，高的击穿电场强度，低的介质损耗和低的介电常数。电缆中常用的绝缘材料有油浸纸、聚氯乙烯、聚乙烯、交联聚乙烯、橡皮等。电缆常以绝缘材料分类，例如油浸纸绝缘电缆、聚氯乙烯电缆、交联聚乙烯电缆等。③密封护套：保护绝缘线心免受机械、水分、潮气、化学物品、光等的损伤。对于易受潮的绝缘，一般采用铅或铝挤压密封护套。④保护覆盖层：用以保护密封护套免受机械损伤。一般采用镀锌钢带、钢丝或铜带、铜丝等作为铠甲包绕在护套外（称铠装电缆），铠装层同时起电场屏蔽和防止外界电磁波干扰的作用。为了避免钢带、钢丝受周围媒质的腐蚀，一般在它们外面涂以沥青或包绕浸渍黄麻层或挤压聚乙烯、聚氯乙烯套。
三、杆塔
杆塔是架空输电线路中用来支撑输电线的支撑物。杆塔多由钢材或钢筋混凝土制成，是架空输电线路的主要支撑结构。
杆塔是架空配电线路中的基本设备之一，按所用材质可分为木杆、水泥杆和金属杆三种。水泥杆具有使用寿命长，维护工作量小等优点，使用较为广泛。水泥杆中使用最多的是拨梢杆，锥度一般均为1/75，分为普通钢筋混泥土杆和预应力型钢筋混泥土杆。杆塔上包括：绝缘子串、架空地线、跳线绝缘子串。
四、配电变压器
配电变压器，简称"配变"。指配电系统中根据电磁感应定律变换交流电压和电流而传输交流电能的一种静止电器。有些地区将35千伏以下(大多数是10KV及以下)电压等级的电力变压器，称为"配电变压器"，简称"配变"。安装"配变"的场所与地方，也即是变电所。
五、隔离开关
隔离开关(disconnector)，即在分位置时，触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时，能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备。
隔离开关(俗称"刀闸")，一般指的是高压隔离开关，即额定电压在1kV及其以上的隔离开关，通常简称为隔离开关，是高压开关电器中使用最多的一种电器，它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。隔离开关的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。隔离开关用于各级电压，用作改变电路连接或使线路或设备与电源隔离，它没有断流能力，只能先用其它设备将线路断开后再操作。一般带有防止开关带负荷时误操作的联锁装置，有时需要销子来防止在大的故障的磁力作用下断开开关。
隔离开关是高压开关电器中使用最多的一种电器，顾名思义，是在电路中起隔离作用的它本身的工作原理及结构比较简单，但是由于使用量大，工作可靠性要求高，对变电所、电厂的设计、建立和安全运行的影响均较大。刀闸的主要特点是无灭弧能力，只能在没有负荷电流的情况下分、合电路。
六、负荷开关
负荷开关是介于断路器和隔离开关之间的一种开关电器，具有简单的灭弧装置，能切断额定负荷电流和一定的过载电流，但不能切断短路电流。一般装有简单的灭弧装置，但其结构比较简单。图为一种压气式高压负荷开关，其工作过程是:分闸时，在分闸弹簧的作用下，主轴顺时针旋转，一方面通过曲柄滑块机构使活塞向上移动，将气体压缩;另一方面通过两套四连杆机构组成的传动系统，使主闸刀先打开，然后推动灭弧闸刀使弧触头打开，气缸中的压缩空气通过喷口吹灭电弧。
七、熔断器
熔断器是根据电流超过规定值一段时间后，以其自身产生的热量使熔体熔化，从而使电路断开；运用这种原理制成的一种电流保护器。熔断器广泛应用于高低压配电系统和控制系统以及用电设备中，作为短路和过电流的保护器，是应用最普遍的保护器件之一。
熔断器是一种过电流保护器。熔断器主要由熔体和熔管以及外加填料等部分组成。使用时，将熔断器串联于被保护电路中，当被保护电路的电流超过规定值，并经过一定时间后，由熔体自身产生的热量熔断熔体，使电路断开，从而起到保护的作用。以金属导体作为熔体而分断电路的电器，串联于电路中，当过载或短路电流通过熔体时，熔体自身将发热而熔断，从而对电力系统、各种电工设备以及家用电器都起到了一定的保护作用。具有反时延特性，当过载电流小时，熔断时间长；过载电流大时，熔断时间短。因此，在一定过载电流范围内至电流恢复正常，熔断器不会熔断，可以继续使用。熔断器主要由熔体、外壳和支座3部分组成，其中熔体是控制熔断特性的关键元件。
八、断路器
断路器（英文名称：circuit-breaker，circuit breaker）是指能够关合、承载和开断正常回路条件下的电流，并能关合、在规定的时间内承载和开断异常回路条件（包括短路条件）下的电流的开关装置。
断路器可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。而且在分断故障电流后一般不需要变更零部件。目前，已获得了广泛的应用。
九、重合器
交流高压自动重合器简称重合器，是一种自具控制(即本身具备故障电流检测和操作顺序控制与执行功能，无需提供附加继电保护和操作装置)及保护功能的高压开关设备;它能够自动检测通过重合器主回路的电流，故障时按反时限保护自动开断故障电流，并依照预定的延时和顺序进行多次地重合。
十、分段器
线路自动分段器，简称分段器，是配电网提高可靠性和自动化程度的一个重要设备，广泛的应用于配电线路的分支线或区段线路上用来隔离永久故障；它不具备开断短路故障电流的能力，不能单独作为主保护开关设备，只能与电源侧前级开关设备想配合，在无电流的情况下自动分闸。
分段器(Sectionalizer)是一种与电源侧前级开关配合，在失压或无电流的情况下自动分闸的开关设备。当发生永久性故障时，分段器在预定次数的分合操作后闭锁于分闸状态，从而达到隔离故障线路区段的目的。若分段器未完成预定次数的分合操作，故障被其它设备切除了，则其将保持合闸状态，并经一段延时后恢复到预先的整定状态，为下一次故障做好准备。分段器一般不能断开短路故障电流。
十一、电压互感器
电压互感器(Potential transformer简称PT，Voltage transformer也简称VT)和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位;而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。
电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等;主要是电磁式的(电容式电压互感器应用广泛)，另有非电磁式的，如电子式、光电式。
十二、电流互感器
电流互感器原理是依据电磁感应原理的。电流互感器是由闭合的铁心和绕组组成。它的一次绕组匝数很少，串在需要测量的电流的线路中，因此它经常有线路的全部电流流过，二次绕组匝数比较多，串接在测量仪表和保护回路中，电流互感器在工作时，它的2次回路始终是闭合的，因此测量仪表和保护回路串联线圈的阻抗很小，电流互感器的工作状态接近短路。电流互感器是把一次侧大电流转换成二次侧小电流来使用，二次侧不可开路。
十三、FTU
馈线终端设备(简称FTU)，具有遥控、遥信，故障检测功能，并与配电自动化主站通信，提供配电系统运行情况和各种参数即监测控制所需信息，包括开关状态、电能参数、相间故障、接地故障以及故障时的参数,并执行配电主站下发的命令，对配电设备进行调节和控制，实现故障定位、故障隔离和非故障区域快速恢复供电等功能。
FTU是安装在配电室或馈线上的智能终端设备。它可以与远方的配电子站通信，将配电设备的运行数据发送到配电子站，还可以接受配电子站的控制命令，对配电设备进行控制和调节。FTU与RTU有以下区别:FTU体积小、数量多，可安置在户外馈线上，设有变送器，直接交流采样，抗高温，耐严寒，适应户外恶劣的环境;而RTU安装在户内，对环境要求高;FTU采集的数据量小，通信速率要求较低，可靠性要求较高;而RTU采集的数据量大，通信速率较高，可靠性要求高，有专用通道。
FTU可采用高性能单片机制造，为了适应恶劣的环境，应选择能工作在75℃的工业级芯片，并通过适当的结构设计使之防雷、防雨、防潮。
FTU是用先进的DSP数字信号处理技术、多CPU集成技术、高速工业网络通信技术、隔离技术嵌入式实时多任务操作系统，稳定性强、可靠性高、实时性好、适应环境广、功能强大，是一种集遥测、遥信、遥控、保护和通信等功能于一体的新一代馈线自动化远方终端装置。适用于城市、农村、企业配电网的自动化工程，完成环网柜、柱上开关的监视、控制和保护以及通信等自动化功能。配合配电子站、主站实现配电线路的正常监控和故障识别、隔离和非故障区段恢复供电。
十四、DTU
站所终端设备DTU一般安装在常规的开闭所、户外小型开闭所、环网柜、小型变电站、箱式变电站等处，完成对开关设备的位置信号、电压、电流、有功功率、无功功率、功率因数、电能量等数据的采集与计算，对开关进行分合闸操作，实现对馈线开关的故障识别、隔离和对非故障区间的恢复供电。部分DTU还具备保护和备用电源自动投入的功能。
