合肥高压设计老师傅教你如何认识高压系统图，想入门就快看
发布时间：2023年04月17日 来源：天科电力 浏览次数：一、工厂供电设计的一般原则
按照国家标准GB50052-95 《供配电系统设计规范》、GB50053-94 《10kv及以下设计规范》、GB50054-95 《低压配电设计规范》等的规定，进行工厂供电设计必须遵循以下原则：
（1） 遵守规程、执行政策；必须遵守国家的有关规定及标准，执行国家的有关方针政策，包括节约能源，节约有色金属等技术经济政策。
（2） 安全可靠、先进合理；应做到保障人身和设备的安全，供电可靠，电能质量合格，技术先进和经济合理，采用效率高、能耗低和性能先进的电气产品。
（3） 近期为主、考虑发展；应根据工作特点、规模和发展规划，正确处理近期建设与远期发展的关系，做到远近结合，适当考虑扩建的可能性。
（4） 全局出发、统筹兼顾。按负荷性质、用电容量、工程特点和地区供电条件等，合理确定设计方案。工厂供电设计是整个工厂设计中的重要组成部分。工厂供电设计的质量直接影响到工厂的生产及发展。

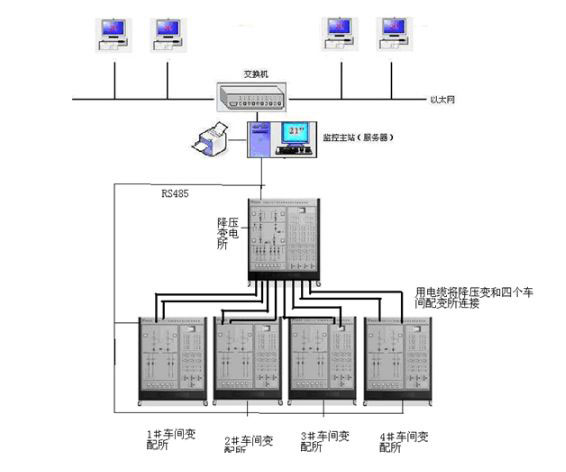

作为从事工厂供电工作的人员，有必要了解和掌握工厂供电设计的有关知识，以便适应设计工作的需要。设计内容及步骤 全厂总降压变电所及配电系统设计，是根据各个车间的负荷数量和性质，生产工艺对负荷的要求，以及负荷布局，结合国家供电情况。
二、解决对各部门的安全可靠、经济的分配电能问题
其基本内容有以下几方面：
1、负荷计算
全厂总降压变电所的负荷计算，是在车间负荷计算的基础上进行的。考虑车间变电所变压器的功率损耗，从而求出全厂总降压变电所高压侧计算负荷及总功率因数。列出负荷计算表、表达计算成果。
2、工厂总降压变电所的位置和主变压器的台数及容量选择
参考电源进线方向，综合考虑设置总降压变电所的有关因素，结合全厂计算负荷以及扩建和备用的需要，确定变压器的台数和容量。
3、工厂总降压变电所主结线设计
根据变电所配电回路数，负荷要求的可靠性级别和计算负荷数综合主变压器台数，确定变电所高、低接线方式。对它的基本要求，即要安全可靠有要灵活经济，安装容易维修方便。
4、厂区高压配电系统设计
根据厂内负荷情况，从技术和经济合理性确定厂区配电电压。参考负荷布局及总降压变电所位置，比较几种可行的高压配电网布置放案，计算出导线截面及电压损失，由不同放案的可靠性，电压损失，基建投资，年运行费用，有色金属消耗量等综合技术经济条件列表比值，择优选用。
按选定配电系统作线路结构与敷设方式设计。用厂区高压线路平面布置图，敷设要求和架空线路杆位明细表以及工程预算书表达设计成果。
5、工厂供、配电系统短路电流计算
工厂用电，通常为国家电网的末端负荷，其容量运行小于电网容量，皆可按无限容量系统供电进行短路计算。由系统不同运行方式下的短 路参数，求出不同运行方式下各点的三相及两相短路电流。
6、改善功率因数装置设计
按负荷计算求出总降压变电所的功率因数，通过查表或计算求出达到供电部门要求数值所需补偿的无功率。由手册或厂品样本选用所需 移相 电容器的规格和数量，并选用合适的电容器柜或放电装置。
如工厂有大型同步电动机还可以采用控制电机励磁电流方式提供无功功率，改善功率因数。
7、变电所高、低压侧设备选择
参照短路电流计算数据和各回路计算负荷以及对应的额定值，选择变电所高、低压侧电器设备，如隔离开关、断路器、母线、电缆、绝缘子、避雷器、互感器、开关柜等设备。并根据需要进行热稳定和力稳定检验。用总降压变电所主结线图，设备材料表和投资概算表达设计成果。

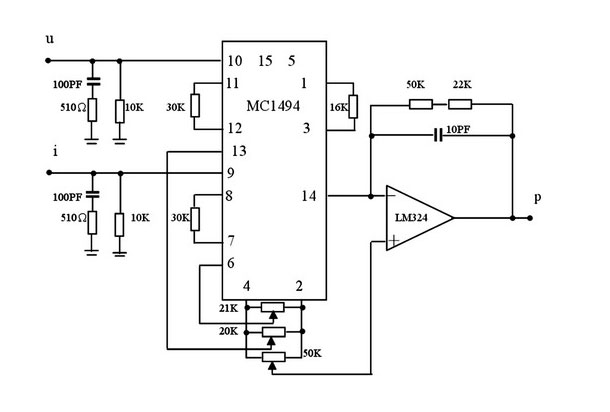

8、继电保护及二次结线设计
为了监视，控制和保证安全可靠运行，变压器、高压配电线路移相电容器、高压电动机、母线分段断路器及联络线断路器，皆需要设置相应的控制、信号、检测和继电器保护装置。并对保护装置做出整定计算和检验其灵敏系数。
设计包括继电器保护装置、监视及测量仪表，控制和信号装置，操作电源和控制电缆组成的变电所二次结线系统，用二次回路原理接线图或二次回路图以及元件材料表达设计成果。35kv及以上系统尚需给出二次回路的保护屏和控制屏屏面布置图。
9、变电所防雷装置设计
参考本地区气象地质材料，设计防雷装置。进行防直击的避雷针保护范围计算，避免产生反击现象的空间距离计算，按避雷器的基本参数选择防雷电冲击波的避雷器的规格型号，并确定其接线部位。进行避雷灭弧电压，频放电电压和最大允许安装距离检验以及冲击接地 电阻计算。
10、总降压变电所变、配电装置总体布置设计
综合前述设计计算结果，参照国家有关规程规定，进行内外的变、配电装置的总体布置和施工设计。

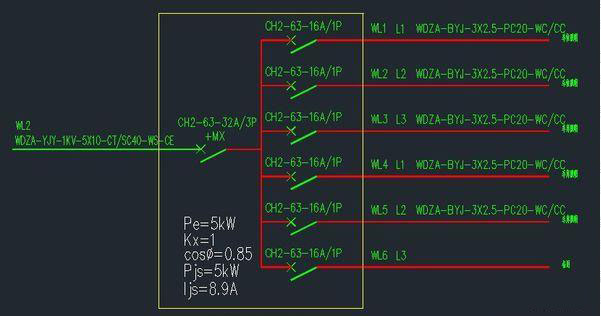

三、高压配电系统图中的识图及原理：
图中的10个红框圈内的符号分别代表什么意思？
框1、避雷器，当线路中有冲击电压可通过避雷器与大地接通释放；
框2、是带电显示器，灯和接地是一个整体元件；
框3、是指抽出式设备，单这个图是只PT手车；
框4、同样是电压互感器，这个和框1的不同点是2个电压互感器；
框5、熔断器用来保护电压互感器，后面的接地是三个电压互感器的星点要接地。
框6、是指抽出式设备，单这个图是只PT手车；
框7、是指抽出式设备，单这个图是只PT手车；
框8、避雷器，当线路中有冲击电压可通过避雷器与大地接通释放；
框9、是指接地开关，这个是后端停电检修时要和这个开关合上，安全，另外这个开关和67之间的断路器是连锁的；
框10、只要有这个三角形的地方表示从这一点是有出线的，就是外接线。
四、高压系统的概念
高压就是电压等级为1000V及以上的电压即为高压。
高压主要分为三类：
发电电压：6KV、10kv、15kv等
输送电压：35kv、110kv、220kv、380kv、500kv等
区域电压：6kv、10kv等

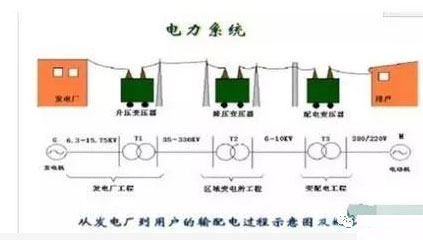

电力系统的概念是：由发电、输电、变电、配电、用电的设备及相应的辅助系统组成的电能生产、输送、分配、使用的统一整体。
五、高压系统的负荷分类
高压用电负荷分为：一级负荷、二级负荷、三级负荷。
一级负荷：是指突然中断供电将造成重大政治影响、人身伤亡和重大经济损失的用电单位。
包括：中央与国家的办公机构、国家级的大会堂、国际候机厅、省级以上的大型体育场馆、大型商场、重要交通、通信枢纽等属于一级供电负荷。
一级负荷的供电方式主要有两种：
（1）分别由两个不同的发电厂引来的两路高压线路供电。
（2）由两个不同的区域变电站引来的两路高压线路供电。这两个区域变电站的上一级可以出自同一发电厂。
二级负荷：
是指突然断电会造成人员伤亡和重大经济损失、造成公共场所秩序混乱和严重影响生产的用电单位。
包括：市县级医院、三星级的宾馆酒店、高档写字楼、高档住宅区、大型工矿企业等均属于二级供电负荷。
二级负荷的供电方式主要有两种：
（1）两路高压线路来自于同一区域变电站的不同高压开关或不同母线段。
（2）一路专用高压供电，配备发电机组、UPS或EPS电源。
三级负荷：即不属于一级和二级的供电用户均属于三级负荷。
供电方式：单路高压进线，无需配备发电机、UPS或EPS电源。
一、二级负荷常用的高压配电方案主要有以下两种：
